Охлаждаемые КРТ детекторы 1280×1024
- Разрешение 1280×1024
- Размер пикселя 12 мкм
- Спектральный диапазон 3,7-4,8 мкм
- NEDT ≤ 20mK (диафрагма F2/F4)
- Динамический диапазон > 80 дБ
Описание

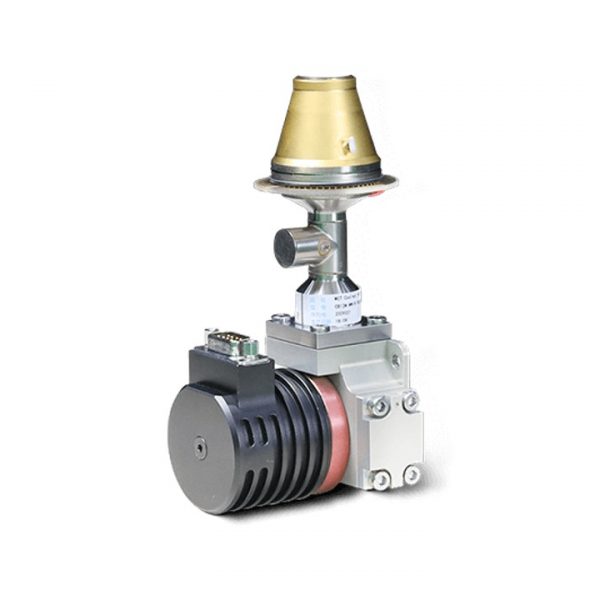

Детектор MWIR диапазона на основе объемного материала HgCdTe (КРТ), оснащенный системой охлаждения Стирлинга, характеризуется высоким коэффициентом поглощения и фотоэлектрического преобразования в диапазоне 3,7-4,8 мкм, а также низким уровнем темнового шума. Детекторы данного типа можно использовать практически в любых приложениях, требующих высокой фоточувствительности и быстрого спектрального отклика, например, в системах мониторинга быстропротекающих процессов тепловыделения.
Технические характеристики
| Материал | HgCdTe (КРТ) |
| разрешение | 1280×1024 |
| Шаг пикселя | 12 мкм |
| Спектральный диапазон | 3,7～4,8 мкм |
| Рабочий режим | Снимок, режим интеграции ITR/IWR; Режим окна; Anti-blooming |
| Емкость заряда |
6,75Me-/4,8Me-(ITR)
5.25Me-/3.3Me-(IWR)
|
| Динамический диапазон |
Режим ITR≥80 дБ
Режим IWR ≥ 76 дБ
|
| Количество каналов | 4 или 8; До 20 Мпикс/с на канал |
| NETD | ≤20 мК (F2/F4) |
| Процент эффективных пикселей | ≥99,5% |
| Неравномерность фотоотклика | ≤8% |
|
Тип системы охлаждения
|
Stirlling RS058F |
| Энергопотребление в режиме ожидания | ≤7Вт |
| Максимальная потребляемая мощность | ≤17 Вт |
| Параметры питания | 24 В постоянного тока |
|
Время охлаждения
|
≤6 мин |
| Масса | ≤600г |
| Размер (мм) | 149 x 58,5 x 71 |
| Рабочая температура | -45°С ~ +71°С |
