DFB лазерный диод с прямой модуляцией NY15D
- Пиковая длина волны 1550 нм
- Оптическая мощность до 10 мВт
- Частота модуляции до 18 ГГц
- RIN < — 130 дБ/Гц
- Пороговый ток 10 мА
Описание
NY15D представляет собой лазерный диод с прямой амплитудной модуляцией, который обеспечивает исключительную производительность для аналоговой оптоволоконной связи в приложениях с широкой полосой пропускания. Лазерные диоды серии NY15D с волоконным выводом излучения являются отличной альтернативой коаксиальных кабельных систем для передачи сигналов с частотой до 12 ГГц или 18 ГГц. Они обеспечивают значительное повышение надежности сетей микроволновой связи за счет передачи РЧ-сигнала в его исходном формате. Благодаря этим свойствам лазерные диоды обеспечивают значительное улучшение качества сигнала для самых разных приложений, включая дистанционное управление антеннами, телеметрию, синхронизацию и распределение опорных сигналов, измерительные линии и линии задержки.
Лазерный диод серии NY15D с длиной волны 1550 нм имет встроенный оптический изолятор, TE-охладитель, термистор и контрольный фотодиод, которые герметично упакованы в 7-контактный корпус типа «бабочка» с входным РЧ-разъемом SMA-типа.
Технические характеристики
Оптические и электрические характеристики (Tc=25°C) | ||||
Параметр | Мин. значение | Типовое значение | Макс. значение | Единицы измерения |
Центр. длина волны | – | 1550 | – | нм |
Частота модуляции | 0,1 | – | 12 | ГГц |
1 | – | 18 | ||
Оптическая выходная мощность | – | 10 | – | мВт |
Пороговый ток | – | – | 10 | мА |
Рабочий ток | – | 55 | 100 | мА |
Рабочее напряжение | – | 1,5 | 2,5 | В |
Дифференциальная эффективность | 0,2 | – | – | Вт/А |
Коэффициент подавления боковых мод | 30 | – | – | дБ |
RIN | – | -150 | -130 | дБ/Гц |
Полоса пропускания (-3 дБ, I=60 мА) | – | 12 | – | ГГц |
– | 18 | – | ||
Обратные потери | – | – | 2 | дБ |
– | – | 2.2 |
Типовые характеристики
(λ=1550нм, TC=25 ℃)

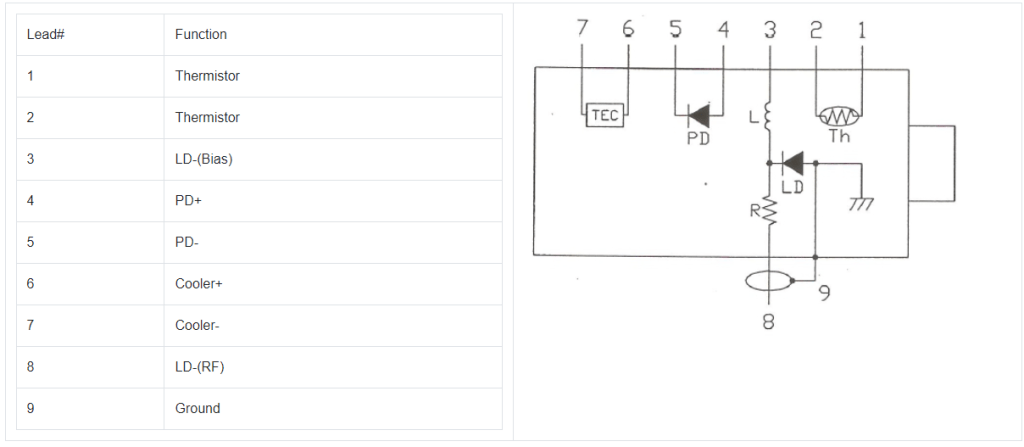

Электрическая схема

Габаритные размеры и контакты (единица измерения: мм [дюйм])
