DFB лазерный диод с прямой модуляцией NYCMD
- Центр. длина волны 1310 нм
- Оптическая мощность до 10 мВт
- Частота модуляции до 18 ГГц
- RIN < -130 дБ/Гц
- Пороговый ток 10 мА
Описание
Лазерный диод высокой мощности серии NYCMD представляет собой DFB лазер с прямой амплитудной модуляцией, который обеспечивает исключительную производительность для аналоговой оптоволоконной связи в приложениях с широкой полосой пропускания. Серия лазерных диодов NYCMD с волоконным выводом излучения являются отличной альтернативой использованию коаксиальных кабельных систем для передачи сигналов с частотой 12 ГГц или 18 ГГц. Они обеспечивают значительное повышение надежности сетей микроволновой связи за счет передачи РЧ-сигнала в его исходном формате. Благодаря этим свойствам лазерные диоды обеспечивают значительное улучшение качества сигнала для самых разных приложений, включая дистанционное управление антеннами, телеметрию, синхронизацию и распределение опорных сигналов, измерительные линии и линии задержки.
Мощный лазерный диод серии NYCMD представляет собой конструкцию со встроенным оптическим изолятором, TE-охладителем, термистором, чипом DFB лазерного диода и контрольным фотодиодом, которые герметично монтированы в 7-контактный корпус «бабочка» c входным РЧ-разъемом SMA-типа.
Технические характеристики
| Оптические и электрические характеристики (Tc=25°C) | ||||
| Параметр | Мин. значение | Типовое значение | Макс. значение | Единицы измерения |
| Длина волны | 1270 | 1390 | нм | |
| Частота модуляции | 0,3 | – | 12 | ГГц |
| 0,8 | – | 18 | ||
| Оптическая выходная мощность | – | 10 | – | мВт |
| Пороговый ток | – | 10 | – | мА |
| Рабочий ток | – | 55 | 100 | мА |
| Рабочее напряжение | – | 1,5 | 2,5 | В |
| Дифференциальная эффективность | 0,2 | – | – | Вт/А |
| Коэффициент подавления боковых мод | 30 | – | – | дБ |
| RIN | – | – | -130 | дБ/Гц |
| Полоса пропускания (-3 дБ, I=60 мА) | – | 12 | – | ГГц |
| – | 18 | – | ||
| Обратные потери | – | – | 2 | дБ |
| – | – | 2.2 | ||
Типовые характеристики лазерного диода серии NYCMD
(λ: CWDM, TC = 25 ℃)

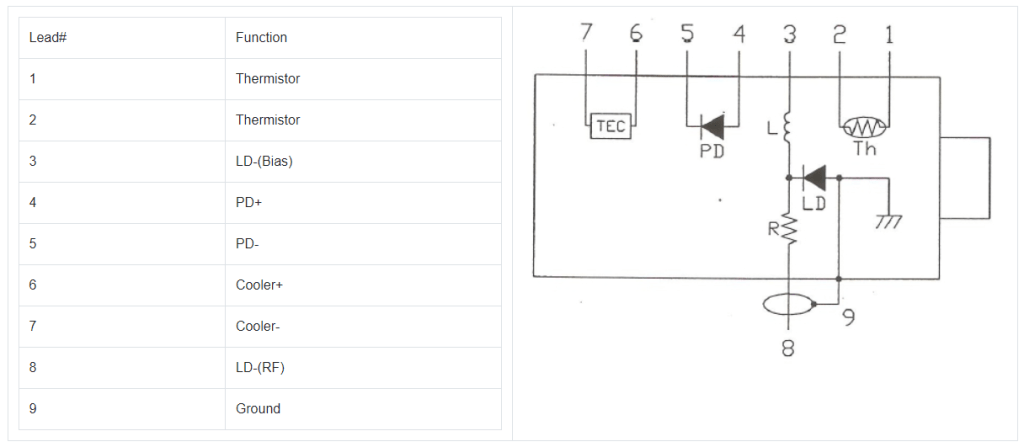

Электрическая схема
Габариты и контакты (единица измерения: мм [дюйм])
