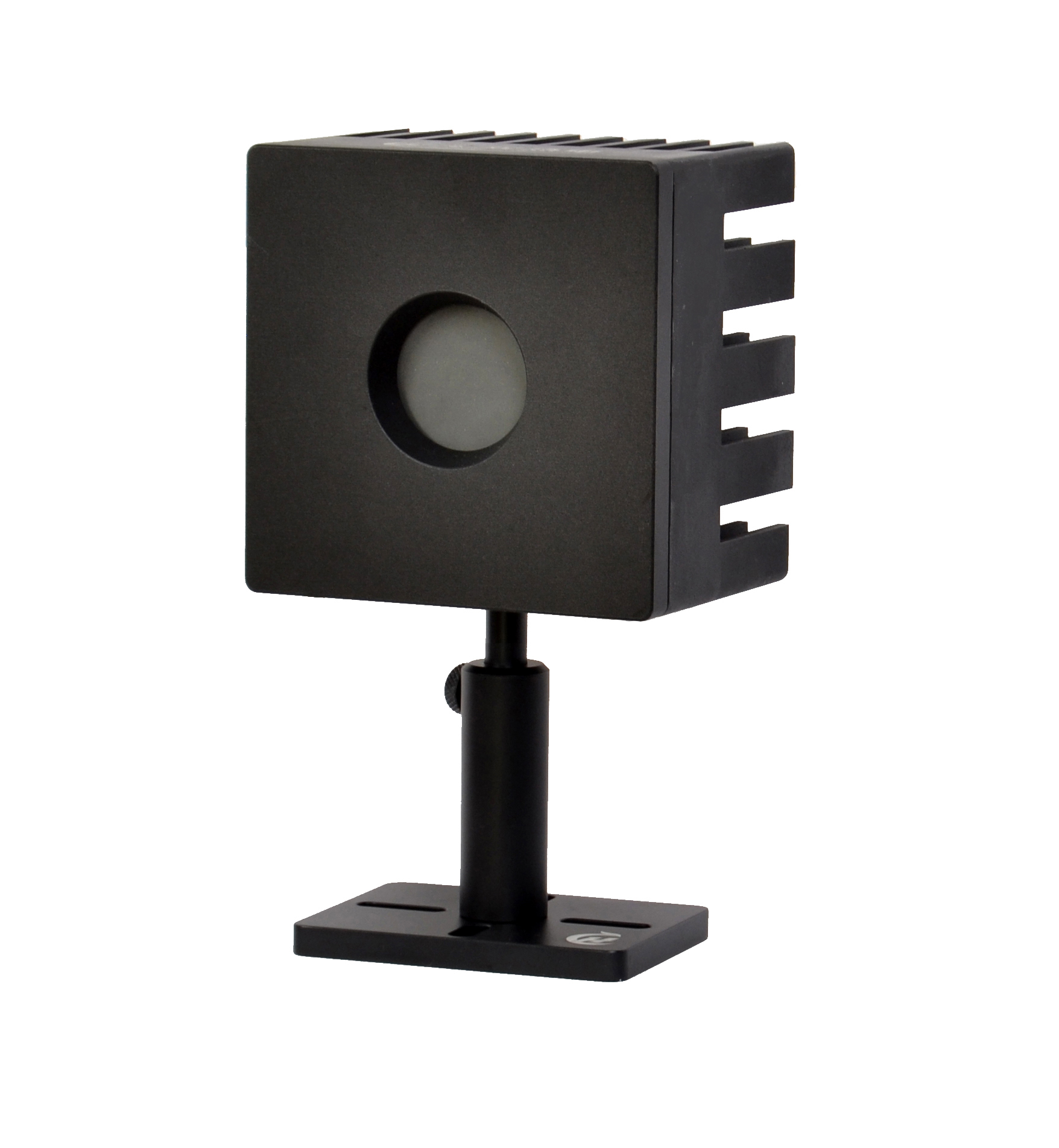

Измеритель мощности лазерного излучения 50 мВт - 200 Вт
- Излучение непр./импульс.
- Спектр. диапазон: 0.19 - 25 мкм
- Измеряемая мощность 50 мВт - 200 Вт
- Разрешение менее 10 мВт
- Входная апертура 30 - 40 мм
1 ₽
Количество
шт
Компания Интех Лайтинг предлагает широкую линейку измерителей мощности лазерного излучения в широком спектральном диапазоне от 190 нм до 25 мкм. В основе измерителей мощности лежат термоэлектрические элементы, способные преобразовывать оптический сигнал как непрерывного, так и импульсного типа. Предлагаемые устройства интегрированы с различными системами охлаждения: пассивной-кондукционной, воздушной-принудительной или водяной. В зависимости от характеристик материала термодатчика и типа системы охлаждения минимальная измеряемая мощность может составлять 100 мкВт, а максимальная доходить до 5 кВт при плотности потока до 20 кВт/см2. Диаметр входной апертуры детектора имеет значение от 8 до 55 мм.
Все устройства комплектуются универсальным измерительным модулем с LCD дисплеем для непосредственного вывода результатов измерений или для подключения через USB-интерфейс к персональному компьютеру.
Технические характеристики
| Модель | PM-CB-60-30 | PM-CB-100-40 | PM-CB-200-40 |
| Диапазон спектральной фоточувствительности ( мкм ) | 0.19 - 25 | 0.19 - 25 | 0.19 - 25 |
| Диапазон измеряемой мощности | 50 мВт - 60 Вт (100 Вт) | 100 мВт - 100 Вт (200 Вт) | 100 мВт - 200 Вт (400 Вт) |
| Максимальная измеряемая мощность в зависимости от времени измерения | 60 Вт (непр.) 80 Вт (8 мин) 100 Вт (3 мин) |
100 Вт (непр.) 150 Вт (3 мин) 200 Вт (1 мин) |
200 Вт (непр.) 300 Вт (2 мин) 400 Вт (1 мин) |
| Разрешение | 3.5 мВт | 3 мВт | 10 мВт |
| Погрешность измерения (± % ) | < 1 | < 1 | < 1 |
| Нелинейность (± % ) | < 1 | < 1 | < 1 |
| Точность измерения (± % ) | < 3 | < 3 | < 3 |
| Время отклика, с | < 2 | < 2 | < 2.5 |
| Диаметр входной апертуры, мм | 30 | 40 | 40 |
| Максимальная плотность потока излучения | 20 кВт/см² | 20 кВт/см² | 20 кВт/см² |
| Максимальная плотность энергии излучения | 0.3 Дж/см² @ 1064 нм, 1 нс | 0.3 Дж/см² @ 1064 нм, 1 нс | 0.3 Дж/см² @ 1064 нм, 1 нс |
| Габариты, мм | 80 × 80 × 70 | 100 × 100 × 80 | 125 × 125 × 95 |
| Система охлаждения | пассивная кондукционная | пассивная кондукционная | пассивная кондукционная |
| Интерфейс передачи | DB-9M | DB-9M | DB-9M |
| Длина кабеля, м | 1.5 | 1.5 | 1.5 |
;
