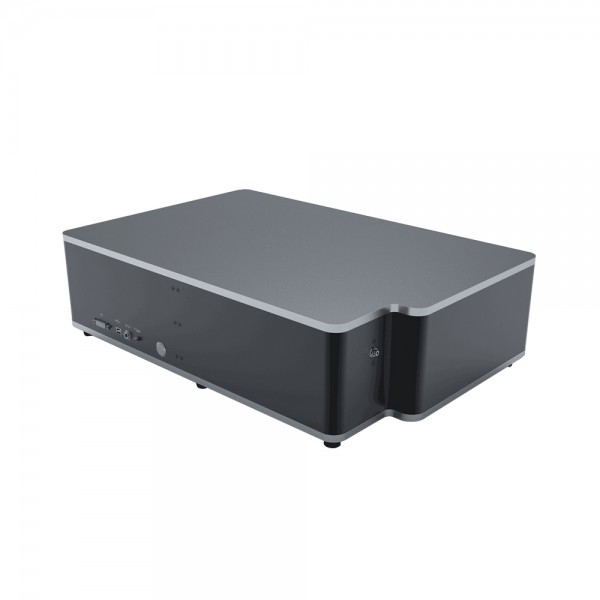

Автоматизированный спектрометр высокого разрешения ATP7330

Рабочий диапазон 180 - 2500 нм
Оптическое разрешение 0.01-5 нм
Время экспозиции 10 мкс - 256 с
Оптический разъем SMA905, free space
Пользовательский интерфейс USB 2.0
Параметры питания 12В DC

Количество

шт

Под заказ

Производитель Optosky

ATP7330 - полностью автоматизированный спектрометр на основе асимметричной оптической схемы Черни-Тернера, оснащенный моторизированной поворотной турелью, рассчитанной на три дифракционных решетки. Такая конструкция в сочетании с охлаждаемыми линейными ПЗС и InGaAs фотодетекторами позволяет проводить непрерывное сканирование в диапазоне от 180 до 2500 нм (при соответствующем выборе дифракционных решеток). Оптическое разрешение спектрометра лежит в диапазоне от 0.01 нм до 5 нм и зависит от выбора фокусного расстояния монохроматора, минимальной ширины раскрытия входной щели, плотности штрихов дифракционных решеток и пиксельного разрешения фотодетекторов. ATP7330 представляет собой полноценный спектрометрический комплекс исследовательского класса, способный решать задачи любой сложности в области флуоресцентного анализа, фото/электролюминесценции, рамановского анализа, LIBS, микроскопии и др. Для заказа доступны следующие основные модели спектрометров

Модель	Фокусное расстояние	Относительное отверстие	Оптическое разрешение (ФЭУ)	Оптическое разрешение (ПЗС)	Линейная дисперсия
ATP7330-FL210	210 мм	F/3.5	0.4 нм	0.4 нм	4.17 нм/мм
ATP7330-FL350	350 мм	F/4.2	0.1 нм	0.14 нм	2.38 нм/мм
ATP7330-FL510	510 мм	F/6.5	0.07 нм	0.09 нм	1.65 нм/мм
ATP7330-FL760	760 мм	F/9.7	0.04 нм	0.05 нм	1.03 нм/мм

&"nbsp"

Технические характеристики

Фокусное расстояние монохроматора	210, 350, 510 или 760 мм
Оптическое разрешение	10 пм ~ 5 нм (зависит от выбора фокусного расстояния, ширины щели и набора дифракционных решеток)
Динамический диапазон	SCMOS & CCD: >1400:1；SWIR InGaAs: >10000:1
Спектральный диапазон	180-2500 нм (зависит от набора дифракционных решеток)
Ширина оптической щели	5, 10, 25, 50, 100, 150, 200 мкм
Оптическая схема	ассиметричная Черни-Тернера
Разрешение фотодетектора	CCD: 2048x1 пикс, SWIR InGaAs: 512x1 пикс
Тип детектора	CCD, InGaAs с термоэлектрическим охлаждением до -40ºC
Время интегрирования	10 мкс - 256 с
Габаритные размеры	600400155 мм
Разрядность АЦП	18 бит
Параметры питания	12В DC±5%
Рабочий ток	<4A
Относительная влажность	< 90%RH
Оптический интерфейс	SMA905 или free space
Рабочая температура	-20°C ~ +45°C
Температура хранения	-30°C ~ +70°C
Масса	15 кг
