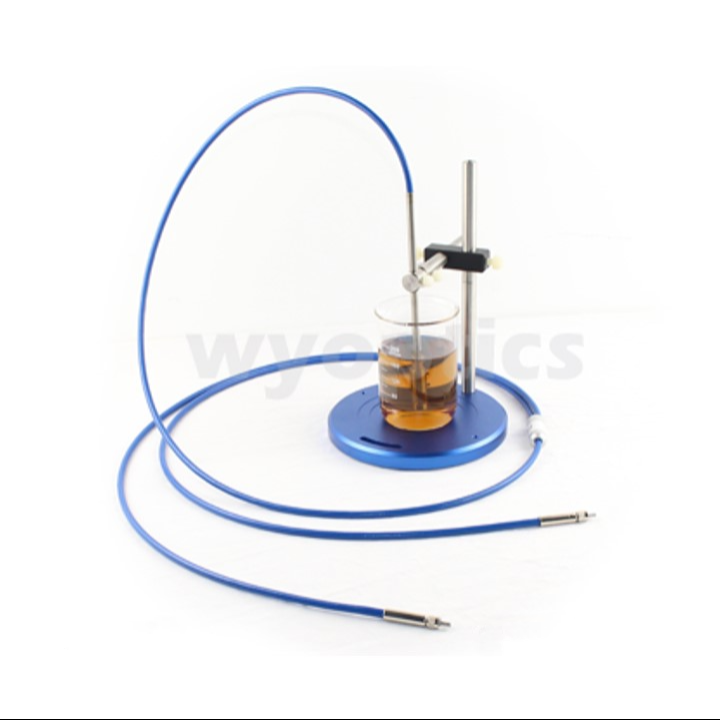

Погружной датчик с регулируемым оптическим путем

Количество

шт

Под заказ

Производитель Wyoptics

FIB-xxx-Y7J-xxx представляет собой погружной оптоволоконный зонд с переменным оптическим путем, который можно широко использовать в лабораторных исследованиях поглощения жидкостей, флуоресцентного анализа и других. Иммерсионные волоконно-оптические зонды с переменным оптическим путем можно подключать к внешним спектрометрам и источникам света, чтобы легко измерять поглощение и пропускание жидких растворов. Эти зонды из нержавеющей стали идеально подходят для встраивания в технологические процессы для мониторинга проб в режиме реального времени. Зонд имеет внешний диаметр 1/4 дюйма, а длина оптического пути зонда может быть установлена пользователем от 0,5 мм до 10 мм, что делает его чрезвычайно универсальным для жидкостей с высокой или низкой поглощающей способностью. Просто погрузите наконечник зонда в жидкость, чтобы выполнить измерение. Свет от источника света может быть объединен в пучок из 6 волокон через стандартный разъем SMA905, а затем проведен до конца зонда, где он, пройдя настраиваемый зазор 0,25-10 мм, отражается зеркальной поверхностью. Отраженный свет поступает в седьмое детектирующее волокно, которое передает данные в спектрометр через разъем SMA905. Чтобы повысить эффективность обнаружения зонда, детекторное волокно на конце зонда помещается в середину осветительного волокна. Оптический кабель разделен на две части, которые соединены со спектрометром и источником света соответственно.

Технические характеристики

Описание конструкции	6 осветительных волокон, 1 детекторное волокно, диаметр сердцевины может быть выбран по требованию пользователя, стандартная длина составляет 2 метра или 1 метр.
Диапазон длин волн	200–1100 нм (УФ/видимое) или 380–2500 (УФ/видимое/ближнее ИК)
Волоконно-оптический разъем	Разъем SMA905 (2 шт.)
Оптический путь	Оптический путь 0,25–10 мм, пользователь может свободно регулировать
Конструкция наконечника зонда	Трубка из нержавеющей стали 304-серии, 140–160 мм (длина) x 6,35 мм (диаметр 1/4 дюйма), водонепроницаемая.
Защитная оболочка кабеля	Многослойная труба Kai из ПВХ или гофрированная трубка из нержавеющей стали 304-серии
Рабочая температура	От -30 ºC до 100 ºC (высокотемпературная версия -HT до 200 ºC)
Давление	10 бар при 25 ºC на наконечнике зонда
