VCSEL-лазеры 795 нм

 VCSEL (Vertical Cavity Surface Emitting Laser) — это лазер , направление тока и излучения которого перпендикулярны поверхности чипа " структура вертикального резонатора обладает хорошей гибкостью для двумерных приложений и имеет наивысшую эффективность связи при соединении с оптическими волокнами (см. Рис. 1).

 Основная структура лазерной трубки VCSEL состоит из полупроводниковой неоднородности для формирования активной области , а в активной области встроено несколько квантовых ям для увеличения оптического усиления. Эта область расположена между брэгговскими отражателями , которые представляют собой чередующиеся слои материалов с высоким и низким коэффициентом преломления (см. рис . 2) . Размер резонатора очень мал (2 мкм ) , что позволяет сделать расстояние между двумя соседними продольными модами очень большим (до десятков нанометров) , а спектральная ширина кривой усиления составляет всего несколько нанометров . одна продольная мода" лазеры VCSEL имеют небольшой размер , что позволяет изготавливать множество лазеров на одной подложке " малый размер сопровождается малой мощностью ( 10 мкм дает 3 мВт ) и высокой скоростью переключения" выходной пучок имеет круглую, а не поперечную форму. лазер направленного излучения" технологии изготовления очень похожи на электронные чипы.

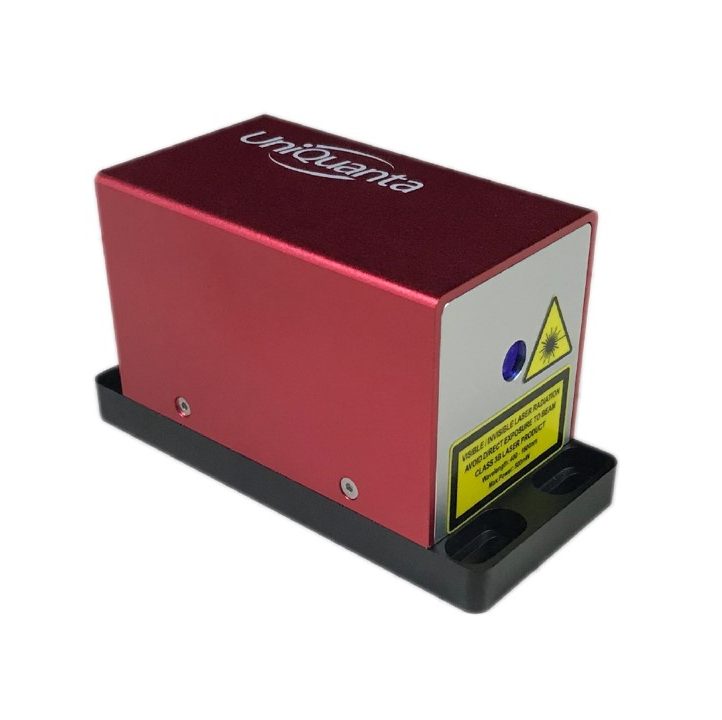

 Лазерная головка VCSEL801 имеет внутри тройник смещения, который может одновременно вводить сумматоры микроволнового и постоянного тока и выполнять модуляцию боковой полосы на основной частоте лазера (см. рис. 3 и 4).

                                              Рис.1 Лазер VCSEL со структурой Bias-Tee Рис.2 Структура VCSEL

                                               Рисунок 3. До спектральной модуляции VCSEL. Рисунок 4. После спектральной модуляции VCSEL.

Функции

         Небольшой угол расхождения, работа в одном продольном режиме, низкий ток тревоги, высокоэффективная радиочастотная и микроволновая модуляция боковой полосы и т. д.
