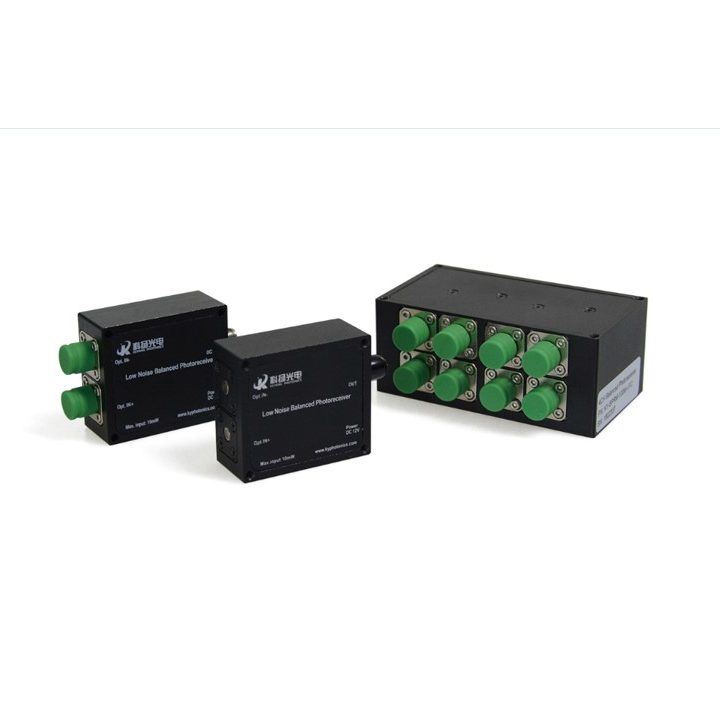

Балансные Si фотодетекторы (Free space) KY-BPRM

Диапазон 400-1100 нм
Диаметр фотоэлемента 0.5-1.2 мм
Полоса пропускания до 350 МГц
Время нарастания < 30 нс
Оптический интерфейс FC или Free space

Количество

шт

Под заказ

Производитель Keyang Photonics

Балансные фотодетекторы серии KY-BPRM объединяют в себе два согласованных аналоговых PIN-детектора с высокой линейностью и малошумящий широкополосный трансимпедансный усилитель с высоким коэффициентом усиления, высокой чувствительностью, сопряжением по постоянному току и высоким коэффициентом подавления синфазного сигнала (CMRR). Такая схема позволяет эффективно уменьшить синфазный шум входящего оптического сигнала и улучшить отношение сигнал / шум системы. Модуль питается от положительного напряжения 12 В, а входной оптический интерфейс доступен как для волоконного подключения так и для пространственных источников излучения. Электрический сигнал передается через SMA интерфейс. Фотодетекторы в основном используются при анализе амплитудно-частотных характеристик наносекундных оптических импульсов, лазерном радаре, оптической когерентной томографии, волоконно-оптических системах зондирования и других применениях.

Технические характеристики

Блок-схема Сбалансированный фотоприемник

Параметры производительности

KY-BPRM-BW-S-FS

Тип детектора

Si / PIN

Оптический вход

Free space

Спектральный диапазон

400-1100 нм

Пиковая фоточувствительность

0,5 A / Вт @ 905 нм

Диаметр активной области фотоэлемента

1,2 мм

0.5 мм

CMRR

> 25 дБ (тип.> 30 дБ)

Ширина полосы пропускания (3 дБ)

ВЫХОД RF

10 МГц

350 МГц

Пиковое усиление при высоком сопротивлении

26x10 ³ В / Вт

5x 10³ В/Вт

Время нарастания

30 нс

1 нс

Оптическая мощность насыщения

Несбалансированный

115 мкВт

0,76 мВт

Сбалансированный

5 мВт

Сопряжение по току

DC / AC

Выходное сопротивление

50 Ом

Эквивалентная мощность шума NEP

7,0 пВт / √Гц

42,7 пВт / √Гц

Общее выходное шумовое напряжение

<0,3 мВ (RMS)

<4 мВ (RMS)

Общие параметры

Параметры		Тип.	Замечания
RF OUT	Интерфейс выходного электрического сигнала	SMA (female)
	Выходное смещение постоянного тока	+/- 3 мВ	Нет ввода
	Максимальное выходное напряжение	± 3,8 В	Высокое сопротивление
	Максимальное выходное напряжение	± 1,9 В	50 Ом
Интерфейс питания		aviation plug
Параметры питания		12 В DC	Рабочее напряжение
Параметры питания		<100 мА	Рабочий ток
Предельно допустимая оптическая мощность		10 мВт	CW или пиковая мощность в импульсе
Рабочая Температура		-20 ~ 65 ° С

Кривая спектральной фоточувствительности Сбалансированный фотоприемник

Габариты (единица измерения : мм) Сбалансированный фотоприемник

";}i:2;a:3:{title";s:29:"О производителе";s:2:"id";o-proizvoditele";s:1:"

Компания Beijing Keyang Photonics Technology Co., Ltd. расположена в Пекине. Cпециализируется на исследованиях и разработках, производстве, продаже и обслуживании продуктов, связанных с электрооптической модуляцией и фотоэлектрическими технологиями обнаружения. Интех Лайтинг является представителем Keyang Photonics на территории России и предоставляет полную техническую поддержку и наиболее выгодные условия поставки продукции компании.";}}

;
