Квадрантные фотодетекторы PIN/APD

Материал Si
Тип PIN или APD
Диаметр фотоэлемента 4-8 мм
Полоса пропускания до 35 МГц
Вых. сопротивление 50 Ом

Количество

шт

Под заказ

Производитель Keyang Photonics

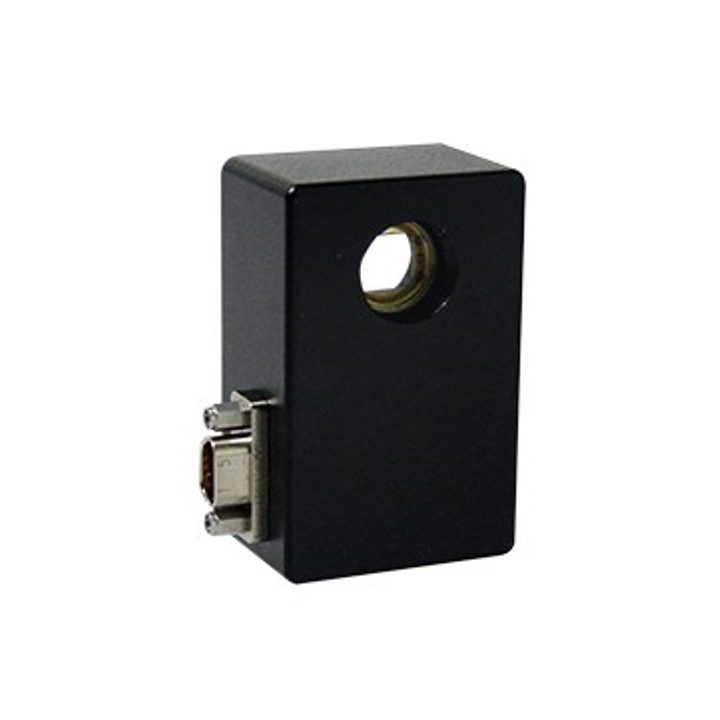

Квадрантный фотоприемник серии KY-QA/P использует импортный четырехквадрантный фотодиод, интегральную схему источника питания и соответствующую схему малошумящего усилителя. Длина волны отклика составляет 400-1100 нм (материал Si) и 800-1700 нм (материал InGaAs). Он доступен во множестве типов, в основном используется для измерения пространственного положения лазерного луча и широко используется в лазерной юстировке, атмосферной лазерной связи, лазерном наведении и других областях.

Технические характеристики

Блок-схема Квадрантный фотоприемник

Вариант 1 ( прецизионное измерение угла ) Квадрантный фотоприемник

Вариант 2 ( точечное выравнивание ) Параметры производительности

PN	KY-SQP-5	KY-SQP-7	KY-SQA-4
Длина волны	400 - 1100 нм		905 нм (усиленная)
Диаметр активной области	5.3 мм	7.8 мм	4 мм
Типы фотоприемника	PIN		лавинный фотодиод (APD)
Ампер-ваттная чувствительность	0.48 А/Вт@1064 нм	0.64 А/Вт@900 нм	58 А / Вт @ 905 нм, M = 100
Зазор	70 мкм	42 мкм	11 мкм
Темновой ток	15 пА	2 нА	4 нА
Время отклика	35 мкс	35 мкс	10 нс
Полоса пропускания	100 кГц	100 кГц	35 МГц
Коэффициент усиления (V/W)	10К@905 нм	10К@905 нм	360 К @ 905 нм

Общие параметры

Параметры	Тип.	Замечания
Выходное сопротивление	50 Вт
Интерфейс выходного электрического сигнала	SMA(Female)
Схема сопряжения по току	DC
Максимальное выходное напряжение	3В	при установленном значении нагрузки
Интерфейс питания	2p aviation plug
Параметры питания	12В DC	Рабочее напряжение
Параметры питания	<100 мА	Рабочий ток
Предельно допустимая оптическая мощность	10 мВт	Непрерывный или импульсный пик.
Рабочая Температура	-20 ~ 65 ° С

Кривая ампер-ваттной чувствительности Si PIN детектора Квадрантный фотоприемник

Si APD детектора Квадрантный фотоприемник

Габариты (единица измерения : мм) Квадрантный фотоприемник

Модуль сбора обработки сигналов

Параметр	Значение
Количество каналов	3
Максимальная полоса пропускания входного сигнала	10 кГц
Скорость преобразования данных	50 кГц
Диапазон входного напряжения	±5V
АЦП	16 бит
Нелинейность преобразования АЦП	± 0,2 младшего разряда
Интерфейс передачи данных	USB2.0
Напряжение питания	+ 12В
Потребляемая мощность	＜1 Вт
Рабочая Температура	-10℃~+50℃
Температура хранения	-20℃~+80℃
Габаритные размеры	90 мм x 70 мм x 16 мм
Монтажные отверстия	M3

Габариты (единица измерения: мм) Квадрантный фотоприемник
