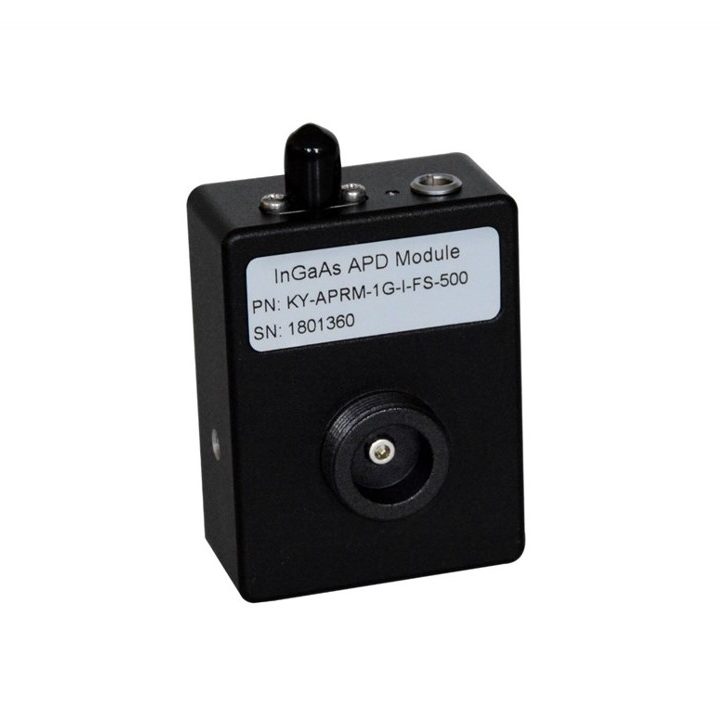

Лавинные InGaAs фотодетекторы (Free space) KY-APRM

Диапазон 800 - 1700 нм
Диаметр фотоэлемента 0.2-0.5 мм
Полоса пропускания до 1.5 ГГц
Время нарастания < 35 нс
Оптическая мощность до 10 мВт

Количество

шт

Под заказ

Производитель Keyang Photonics

В лавинном фотоприемнике серии KY-APRM используется импортный лавинный фотодиод с высоким коэффициентом усиления, быстрым откликом и низким темновым током. В схему устройства интегрирован малошумящий широкополосный трансимпедансный усилитель с высоким коэффициентом усиления и высокой чувствительностью, а также схема температурной компенсации. Модуль питается от положительного напряжения 12 В, а входной оптический интерфейс может быть оптимизирован как под волоконный ввод, так и для free space источников излучения. Волоконный интерфейс универсален для одномодового и многомодового оптического волокна. Электрический сигнал передается через интерфейс SMA, который подходит для обнаружения слабого светового сигнала и измерения характеристик короткого импульса. Детектор в основном используется при исследовании амплитудно-фазовых характеристик пико и нано секундных оптических импульсов, лазерной связи, лазерных радарах, системах тестирования волоконно-оптических элементов и других областях.

Технические характеристики

Параметры производительности

PN	KY-APRM-BW-I-FS
Тип детектора	InGaAs / APD
Оптический вход	free space
Спектральный диапазон	800 ~ 1700 нм
Пиковая фоточувствительность	9.5 A/Вт@1550 нм, M=10
Диаметр активной области фотоэлемента	200 мкм	200 мкм	500 мкм	500 мкм
Ширина полосы пропускания (3 дБ)	30 К ~ 1,5 ГГц	200 МГц	150 МГц	75 МГц
Усиление	1,4х10 ⁴ В / Вт	3x10 ⁵ В / Вт	2x10 ⁵ В / Вт	2x10 ⁵ В / Вт
Время нарастания	0,2 нс	1,8 нс	2.3 нс	4,6 нс
Насыщенная оптическая сила	140 мкВт	12 мкВт	18 мкВт	15 мкВт
Сопряжение по току	AC	DC
Выходное сопротивление	50 Вт
Эквивалентная мощность шума NEP	2,46 пВт / √Гц	1,5 пВт / √Гц	1,4 пВт / √Гц	1,44 пВт / √Гц
Общее выходное шумовое напряжение	8 мВ	38 мВ	20 мВ	15 мВ

Общие параметры

Параметры	Тип.	Замечания
Интерфейс выходного электрического сигнала	SMA (female)
Выходное смещение постоянного тока	+/- 3 мВ	Нет ввода
Максимальное выходное напряжение	3,6 В	Высокое сопротивление
Максимальное выходное напряжение	1,8 В	50 Вт
Интерфейс питания	2p aviation plug
Параметры питания	12 В DC	Рабочее напряжение
Параметры питания	<150 мА	Рабочий ток
Предельно допустимая оптическая мощность	10 мВт	CW или пиковая мощность в импульсе
Рабочая Температура	-20 ~ 65 ° С

Кривая спектральной фоточувствительности (M=1) Лавинный фотоприемник

Габариты (единица измерения : мм) Лавинный фотоприемник

";}i:2;a:3:{s:5:"title";s:2:"О производителе";s:2:"id";s:15:"o-proizvoditele";s:115:"

Компания Beijing Keyang Photonics Technology Co., Ltd. расположена в Пекине. Cпециализируется на исследованиях и разработках, производстве, продаже и обслуживании продуктов, связанных с электрооптической модуляцией и фотоэлектрическими технологиями обнаружения. Интех Лайтинг является представителем Keyang Photonics на территории России и предоставляет полную техническую поддержку и наиболее выгодные условия поставки продукции компании.";}}

;
