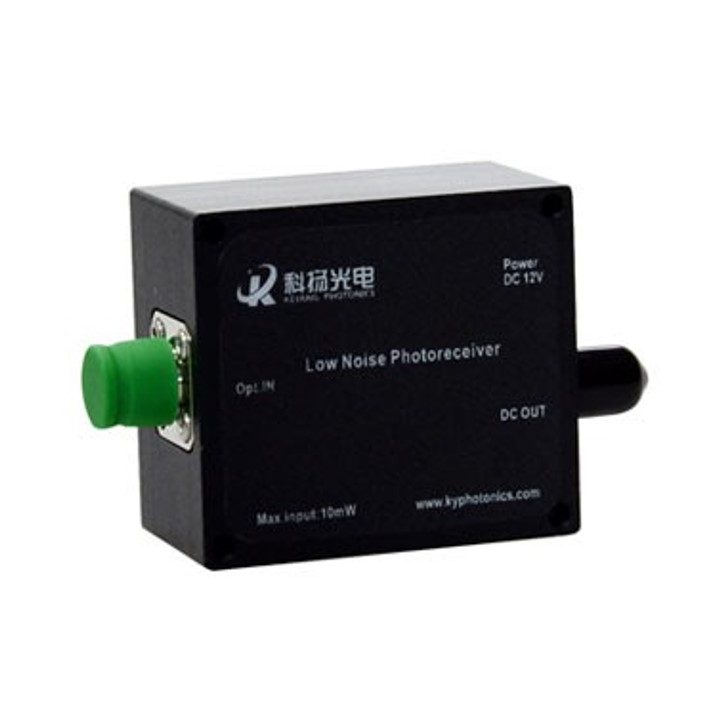

Малошумящие InGaAs PIN-детекторы с усилителем (Free space) KY-PRM

Диапазон 4 00~1700 нм
Диаметр фотоэлемента 0.1-1 мм
Полоса пропускания до 200 МГц
Время нарастания < 4.7 нс
Оптический вход free space или FC/APC

Количество

шт

Под заказ

Производитель Keyang Photonics

Малошумящие PIN-фотоприемники серии KY-PRM объединяют высоколинейный аналоговый PIN-детектор (GaN, Si или InGaAs) и малошумящий широкополосный трансимпедансный усилитель с высоким коэффициентом усиления, высокой чувствительностью, сопряжению по переменному току и равномерным усилением. Модуль питается от положительного напряжения 12 В, а входной оптический интерфейс доступен как для оптического волокна, так и для пространственных источников излучения. Волоконный интерфейс универсален для одномодового и многомодового оптического волокна. Электрический сигнал передается через аналоговый выход SMA. Фотодетекторы в основном используются для анализа амплитудно-фазовых характеристик пико и нано секундных оптических импульсов, лазерной связи, лазерных радарах, оптоволоконной системе зондирования и других приложениях. Также фотоприемные модули доступны в мультиканальном исполнении.

Технические характеристики

Параметры производительности

PN	KY-PRM-200M-I1	KY-PRM-100M-I1	KY-PRM-BW-I-FS
Тип детектора	InGaAs / PIN		InGaAs / PIN
Оптический вход	Free Space или FC/APC		Free Space
Спектральный диапазон	400 ~ 1700 нм		800 ~ 1700 нм
Пиковая фоточувствительность	0.9 А/Вт@1550 нм		0.9А/Вт@1550 нм
Диаметр активной области фотоэлемента	100 мкм	1мм	200 мкм	500 мкм
Ширина полосы пропускания (3 дБ)	200 МГц	75 МГц	200 МГц	150 МГц
Усиление*	1x10⁴ В/Вт @1550 нмm 2,5x10 ³ В / Вт при 650 нм	2x10⁴ В/Вт @1550 нм 7x10³ В/Вт @650 нм	20кВ/Вт @ 1550 нм	20кВ/Вт @1550 нм
Время нарастания	2,4 нс	4,7 нс	2,4 нс	3,5 нс
Оптическая мощность насыщения*	360 мкВт	180 мкВт	180 мкВт	180 мкВт
Сопряжение по току	DC
Выходное сопротивление	50 Ом
Эквивалентная мощность шума NEP	14,1 пВт / √Гц	14,3 пВт / √Гц	11,8 пВт / √Гц	10,9 пВт / √Гц
Суммарное выходное шумовое напряжение *	12 мВ	15 мВ	20 мВ	16 мВ

* При высоком сопротивлении, если нагрузка составляет 50 Ом, соответствующее значение уменьшается вдвое. Кривая спектральной фоточувствительности Si фотоприемник 400-1100 нм Малошумящий фотоприемник PIN с усилителем

Габариты (единица измерения : мм) Малошумящий фотоприемник PIN с усилителем

";}i:2;a:3:{title";s:29:"О производителе";id";o-proizvoditele";s:1:"

Компания Beijing Keyang Photonics Technology Co., Ltd. расположена в Пекине. Cпециализируется на исследованиях и разработках, производстве, продаже и обслуживании продуктов, связанных с электрооптической модуляцией и фотоэлектрическими технологиями обнаружения. Интех Лайтинг является представителем Keyang Photonics на территории России и предоставляет полную техническую поддержку и наиболее выгодные условия поставки продукции компании.";}}

;
