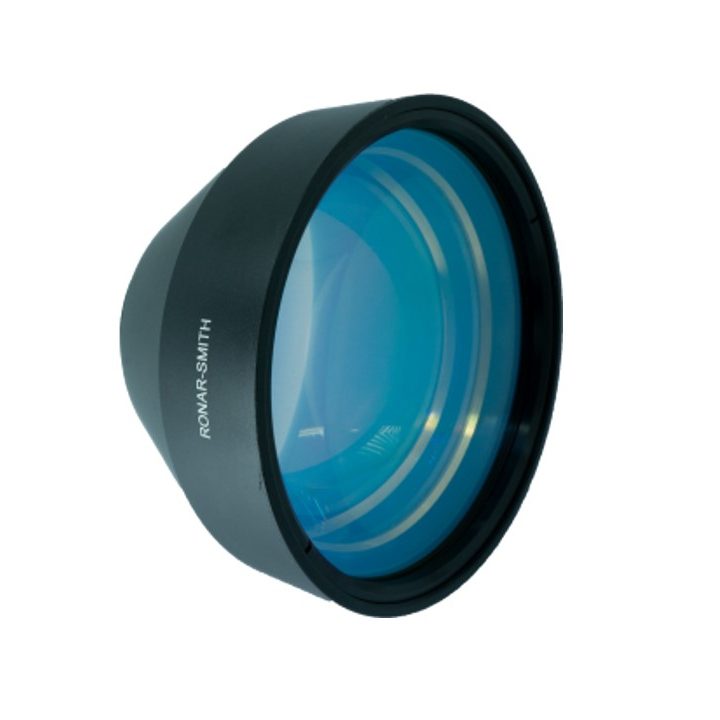

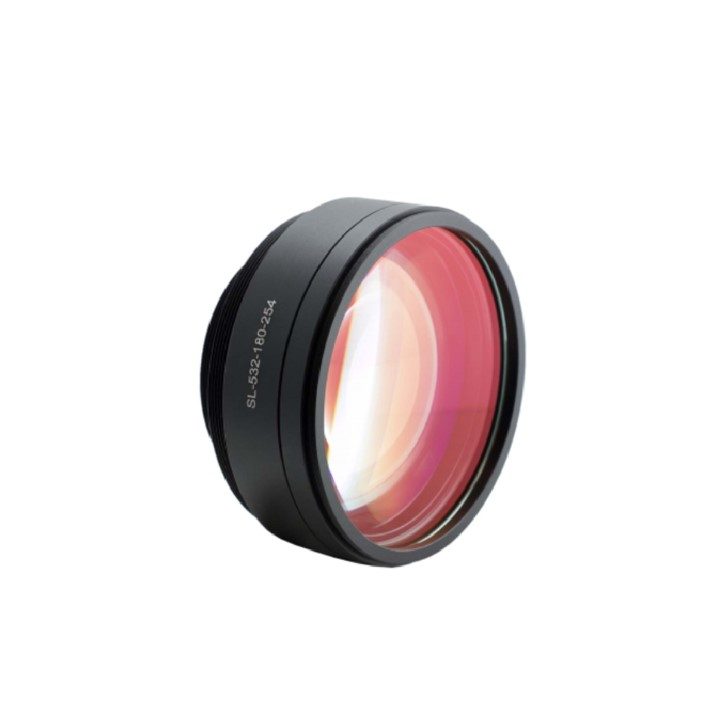

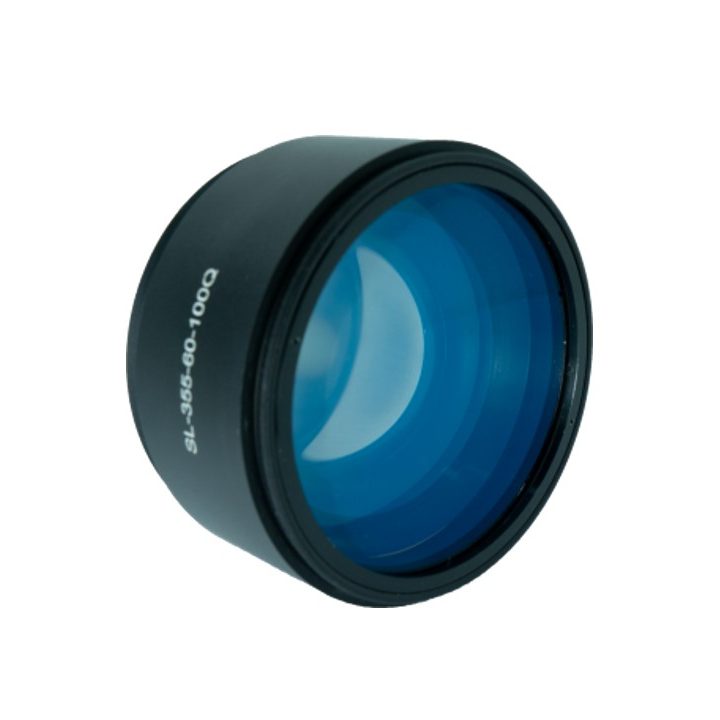

Сканирующие F-theta объективы

Количество

шт

Под заказ

""}}

Технические характеристики

F-Theta - Оптическое стекло

Линзa обычно используется в системах сканирования гальванометров для лазерной маркировки, гравировки и резки; линза обеспечивает доставку сфокусированного лазерного излучения в любую точку в поле сканирования.

F-Theta - плавленый диоксид кремния

Линзы разработаны для сверхбыстрых лазеров с короткой длительностью импульса и лазерными приложениями с высокой энергией импульса. Эти линзы изготовлены из плавленого диоксида кремния с низкой дисперсией и имеют оптическую конструкцию, позволяющую избежать обратного отражения и паразитного изображения.

Телецентрический F-Theta

F-Theta-Lens-Telecentric-Scan-Lens-Diagram

Телецентрический F-Theta объектив - это особый тип системы линз, с помощью которой отклоненный внеосевой лазерный луч может быть перпендикулярно сфокусирован на заготовке, как и фокусирующий луч на оси. Преимущество телецентрического сканирующего объектива заключается в том, что он способен сглаживать кривизну поля до минимального искажения и при этом обеспечивать превосходное качество пятна по всему полю сканирования.

Телецентрический F-Theta - плавленый кварц

Для мощных лазеров и сверхбыстрых лазерных источников подходят телецентрические объективы F-Theta, чтобы минимизировать тепловое линзирование и смещение фокуса.

F-Theta - CO₂ Laser 9,4 / 10,6 мкм

F-Theta Scan Lens 9.4 10.6um Схема объектива F-Theta

Объектив F-Theta обычно используется вместе со сканирующими зеркалами гальванометра в системах лазерной гравировки, резки и маркировки. Обычно искажение F-Theta объектива поддерживается на уровне менее 1%, так что объектив может создавать точное пятно в плоском поле на плоскости изображения.

Двойная линза F-Theta Scan Lens 9,4 10,6 мкм F-Theta Lens

Двойной F-Theta объектив обеспечивает лучшие характеристики, чем синглетный. Он имеет более равномерный размер пятна и меньшее искажение пятна по полю сканирования. Для этой серии объективов сканирования используется ZnSe или GaAs.

Схема объектива Triplet F-Theta Scan Lens 9.4 10.6um F-Theta

SL 3 объектив состоит из трех элементов ZnSe с защитным окном или без него; они могут уменьшить искажение пятна и добиться более равномерного размера пятна по полю сканирования по сравнению с SL1 и SL2. SL3 используется для наиболее прецизионных применений CO2 лазера.

Телецентрический F-Theta - CO ₂ 9,4 / 10,6 мкм

Телецентрическая линза F-Theta Scan линзы CO2-лазера Схема линзы F-Theta

Телецентрический объектив F-Theta имеет особые конфигурации, в которых расположение оптики предназначено для фокусировки луча так, чтобы он всегда был перпендикулярен плоскому полю. Это достигается за счет того, что система «стоп» расположена в передней фокусной точке системы линз. «Стоп» находится в том месте, где луч отклоняется от оси. В одноосной системе сканирования это место находится у сканирующего зеркала. При двухосном сканировании "стоп" находится посередине между зеркалами.

Ахроматические F-Theta объективы

Ахроматический F-Theta объектив предназначен для ограничения сферических и хроматических аберраций, а также для переноса двух разных длин волн (рабочей и видимой) на одну и ту же плоскость. Это обеспечивает передачу лазерного луча, зависящего от длины волны, во время обработки лазерного материала, при этом гарантируя, что видимая (обратная связь) и длина волны лазерного луча согласованы во времени и пространстве. Ахроматические сканирующие линзы позволяют использовать машинное зрение в промышленных процессах для автоматизации управления и обратной связи, обеспечивая при этом неизменное качество продукции.

Ахроматический телецентрический F-Theta объектив

F-Theta-Lens-Achromatic-Telecentric-Scan-Lens-Diagram

Когда система технического зрения интегрируется в систему лазерной обработки, ахроматический телецентрический объектив f-theta корректируется по цвету между рабочей длиной волны и длиной волны машинного зрения. Ахроматический телецентрический объектив f-theta предлагает те же преимущества, что и обычный телецентрический объектив, но при этом способен обеспечивать функцию точного позиционирования зрения. Это очень полезно для систем онлайн-контроля, когда оператору не требуется офлайн-контроль заготовки.

Water Cool F-Theta объектив

Линзы для сканирования с водяным охлаждением разработаны для лазерной сварки с высокой мощностью и большой апертурой, они могут минимизировать тепловые эффекты линз и смещение фокуса.
