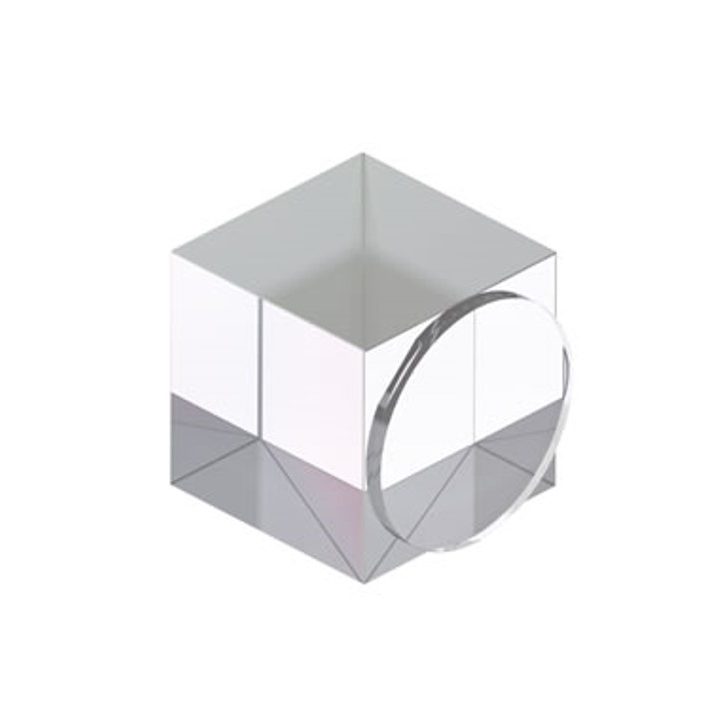

Поляризующий оптический изолятор

Допуск размера ±0,2 мм
Эффективная апертура >90%
Материал кварц и BK7

Количество

шт

Производитель Union Optic

Оптический изолятор представляет собой комбинацию поляризационного светоделителя (PBS) и четвертьволновой пластины из кристаллического кварца. Падающий свет линейно поляризуется PBS и преобразуется в круговую поляризацию четвертьволновой пластиной. Если какая-либо часть выходящего луча отражается обратно в изолятор, четвертьволновая пластина преобразует отраженный луч в линейно поляризованный луч, который перпендикулярен входному лучу. Затем этот луч блокируется PBS.

Технические характеристики

Материал	Кристаллический кварц и BK7
Допуск размера	± 0,2 мм
Качество поверхности	< 60/40 (S-D)
Эффективная апертура	> 90%
Искажение волнового фронта	< λ / 4 @632,8 нм
Отклонение луча	<3 угловых минут
Изоляция	> 20 дБ
Коэффициент пропускания	Тp> 95%, Тs <1%
Отражение	Rs> 99%, Rp <5%
Покрытие AR	R <0,25% при центральной длине волны на всех входах
Порог повреждения	> 500 мДж / см ² , 20 нс, 20 Гц при 1064 нм
