Ромбовидная призма

Допуск размера +0,0/-0,1 мм
Угловой допуск <5 угл. сек.
Эффективная апертура > 90%

Количество

шт

Производитель Union Optic

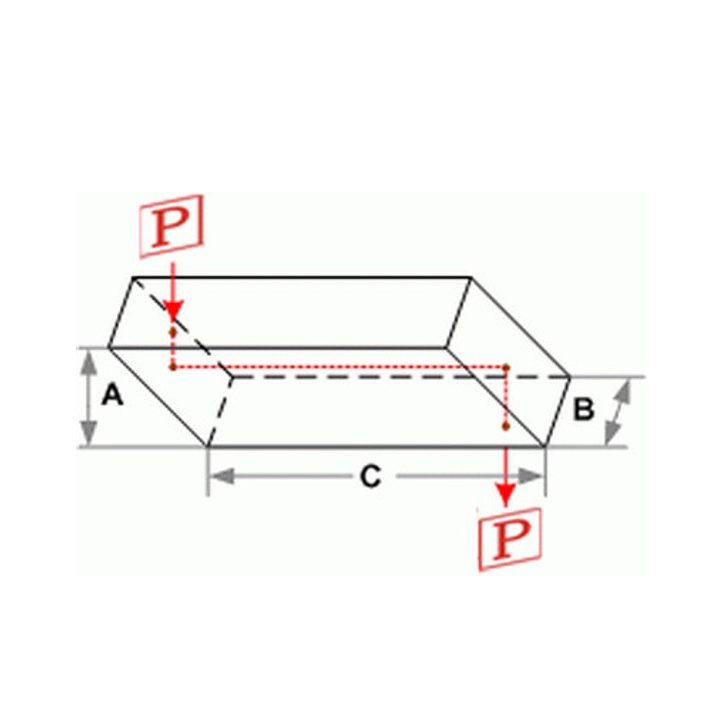

Ромбовидная призма может перемещать лазерный луч без изменения ориентации изображения, входной луч полностью внутренне отражается двумя гранями под углом 45 градусов и выходит из противоположной грани, сместившись на определенное расстояние. Более высокий коэффициент пропускания может быть достигнут за счет просветляющего покрытия на входных и выходных поверхностях. Ромбовидная призма обычно используется в стереоскопических и перископических системах.

Технические характеристики

Материал	BK7
Допуск размера	± 0,1 мм
Отклонение луча	<30 угловых секунд
Угловой допуск	<5 угловых секунд
Плоскостность	< λ / 8 @ 632,8 нм
Качество поверхности	< 40/20 (S-D)
Эффективная апертура	> 90%
Покрытие	просветляющее покрытие по запросу
