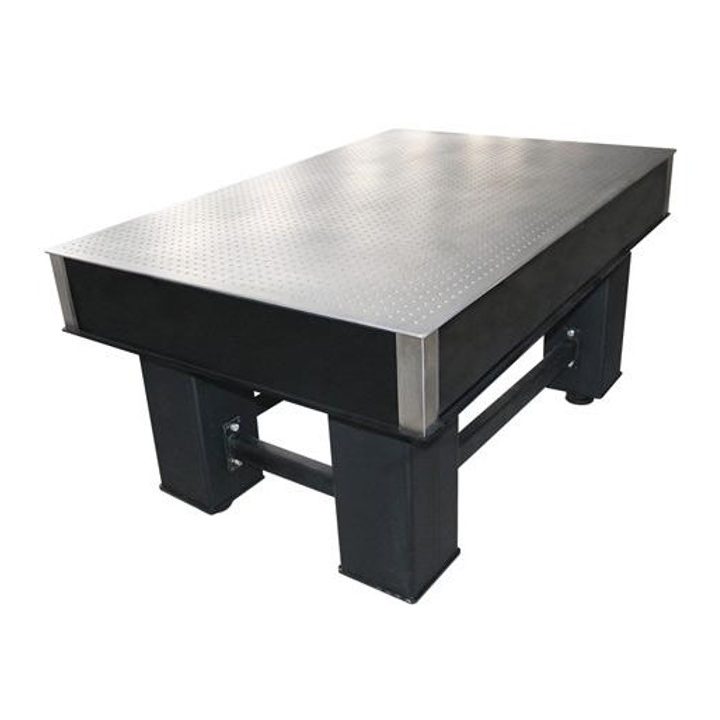

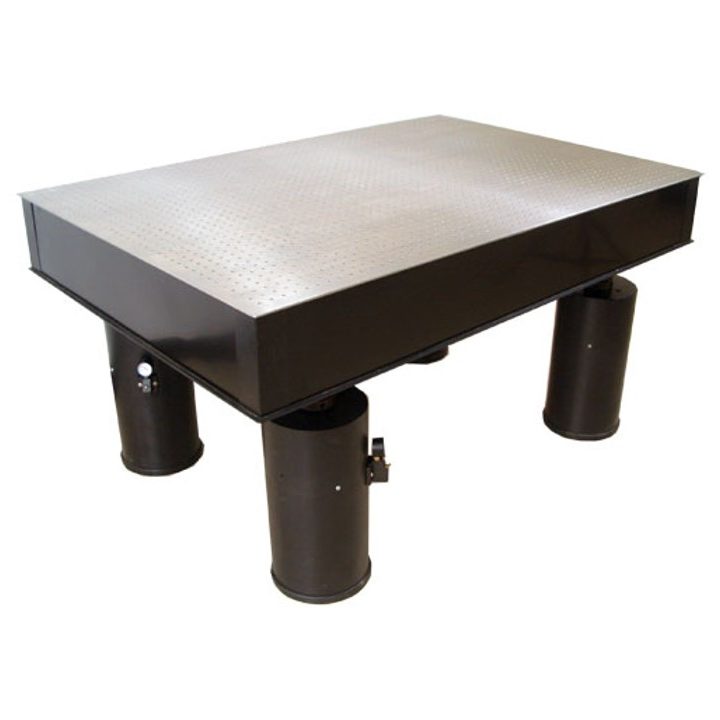

Виброизолирующие оптические столы с пневмоопорами
- Собственная частота 2 Гц
- Грузоподъемность до 3200 кг
- Плоскостность <0,05 мм/м2
1 ₽
Количество
шт
Оптический стол имеет пневматическую изолированную раму. В зависимости от грузоподъемности (50-9000 кг) доступны амортизирующие подушки безопасности различных размеров. Опорная система стола снижает внешние механические помехи до минимальных значений благодаря активным виброподавляющим пневмоопорам. Сотовая структура столешницы обеспечивает высокую жесткость и ударопрочность оптического стола. Высококачественный материал позволяет снизить температурную чувствительность оптического стола. Оптический стол легко комбинируется с высокоточными линейными трансляторами, моторизованными позиционерами или подставками для оптических инструментов.
Технические характеристики
1. Оптическая столешница Конструкция: многослойная сендвич-структура со стальным сотовым сердечником Верхняя поверхность: пластина из ферромагнитной нержавеющей стали толщиной 5 мм Боковые стенки: пластина из углеродистой стали с демпфированным древесным композитом, отделка винилом Нижняя поверхность: пластина из углеродистой стали толщиной 5,0 мм, окрашенная эпоксидной краской Плоскостность поверхности: <0,05 мм / м2 Шероховатость поверхности: <0,8 мкм Амплитуда колебаний: <1.2 мкм Монтажные отверстия: M6-1,0 на сетке 25 мм или 50 мм 2. Пневматические изолирующие опоры Собственная частота колебаний системы: 1,2–2,0 Гц Демпфирование сжатым воздуха через отверстия в опорах Грузоподъемность: 400 кг-3200 кг Плотность сжатого воздуха: 5-7 кг / см2 3. Воздушный компрессор Давление воздуха: 0,2-0,6 МПа Скорость подачи воздуха: 30 л / мин. @ 80 фунтов на квадратный дюйм Емкость бака: 2 литра Электрическая мощность: 220 В переменного тока, 200 Вт Габариты (ШхГхВ): 510X290X500 (мм) Вес брутто: 23кг| Д-Ш-В | Описание | Грузоподъемность |
| 600-600-800 | 4 опоры, тип резьбового соединения M6, шаг сетки отверстий 25 мм | 400 кг |
| 750-750-800 | 4 опоры, тип резьбового соединения M6, шаг сетки отверстий 25 мм | 400 кг |
| 900-600-800 | 4 опоры, тип резьбового соединения M6, шаг сетки отверстий 25 мм | 400 кг |
| 1200-800-800 | 4 опоры, тип резьбового соединения M6, шаг сетки отверстий 25 мм | 400 кг |
| 1500-1000-800 | 4 опоры, тип резьбового соединения M6, шаг сетки отверстий 25 мм | 800 кг |
| 1800-1200-800 | 4 опоры, тип резьбового соединения M6, шаг сетки отверстий 25 мм | 800 кг |
| 2000-1000-800 | 4 опоры, тип резьбового соединения M6, шаг сетки отверстий 25 мм | 800кг |
| 2000-1200-800 | 4 опоры, тип резьбового соединения M6, шаг сетки отверстий 25 мм | 800 кг |
| 2000-1500-800 | 4 опоры, тип резьбового соединения M6, шаг сетки отверстий 25 мм | 800 кг |
| 2400-1200-800 | 4 опоры, тип резьбового соединения M6, шаг сетки отверстий 25 мм | 800 кг |
| 2400-1500-800 | 4 опоры, тип резьбового соединения M6, шаг сетки отверстий 25 мм | 800 кг |
| 3000-1000-800 | 6 опор, тип резьбового соединения M6, шаг сетки отверстий 50 мм | 1200 кг |
| 3000-1200-800 | 6 опор, тип резьбового соединения M6, шаг сетки отверстий 50 мм | 1200 кг |
| 3000-1500-800 | 6 опор, тип резьбового соединения M6, шаг сетки отверстий 50 мм | 1200 кг |
| 3500-1200-800 | 6 опор, тип резьбового соединения M6, шаг сетки отверстий 50 мм | 1200 кг |
| 3500-1500-800 | 6 опор, тип резьбового соединения M6, шаг сетки отверстий 50 мм | 1200 кг |
| 4000-1500-800 | 6 опор, тип резьбового соединения M6, шаг сетки отверстий 50 мм | 2400 кг |
| 4500-1500-800<
|
