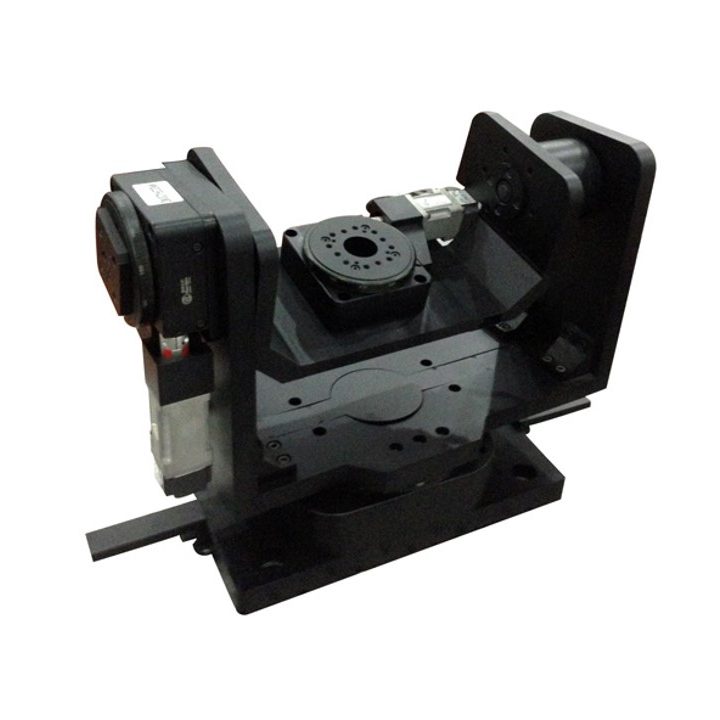

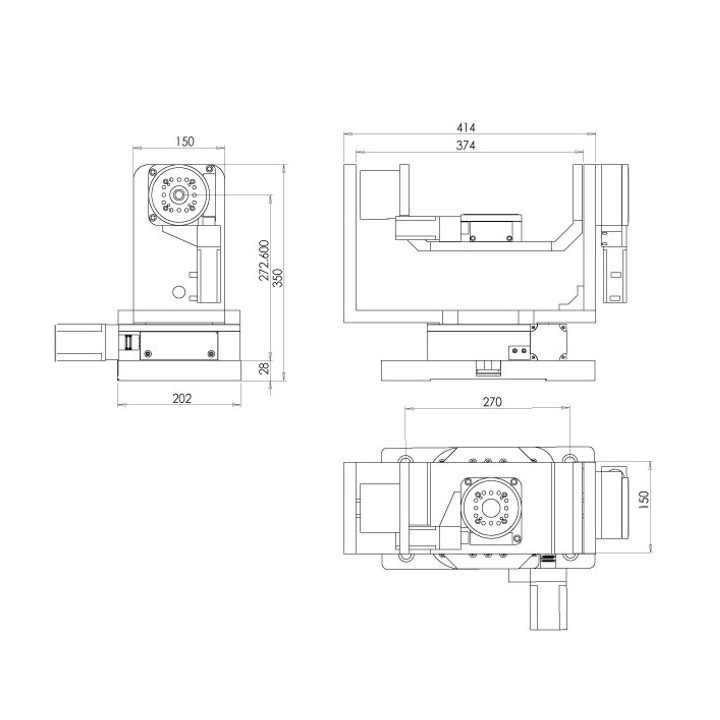

Моторизированная XYZ поворотная платформа - WN303
- Нагрузка 10 кг
- Диапазон вращения 360 °
- Диаметр платформы 100 мм
1 ₽
Количество
шт
- Стандартные серводвигатели и интерфейс RS232
- Совместимость с контроллерами движения серии WNMPC08
- Вращающиеся валы с многоканальной прецизионной обработкой обладают высокой точностью и длительным сроком службы
- Прецизионная структуру редуктора с червячным механизмом обеспечивает прямое и обратное вращение с минимальным люфтом
Технические характеристики
| Модель | WN303RA200M-D | |
| Описание структуры | Диапазон вращения | 360 ° |
| Диаметр платформы | 100 мм | |
| Передаточное отношение | 180 ∶ 1 | |
| Тип привода | червячный механизм | |
| Направляющие | Несущие | |
| Шаговый двигатель (1,8 °) | Серводвигатель оси Z 200 Вт, серводвигатель оси Z, оси Y 100 Вт | |
| Материал | Алюминиевый сплав | |
| Покрытие | Черное анодированное | |
| Допустимая нагрузка | 10 кг | |
| Масса | 23 кг | |
| Точность | Разрешение | 0.72 ″ |
| Скорость | 35 ° / сек | |
| Повторяемость | 0,005 ° = 18 ″ | |
| Люфт | 0,005 ° = 18 ″ | |
| Токопроводящее контактное кольцо: 2 | ||
