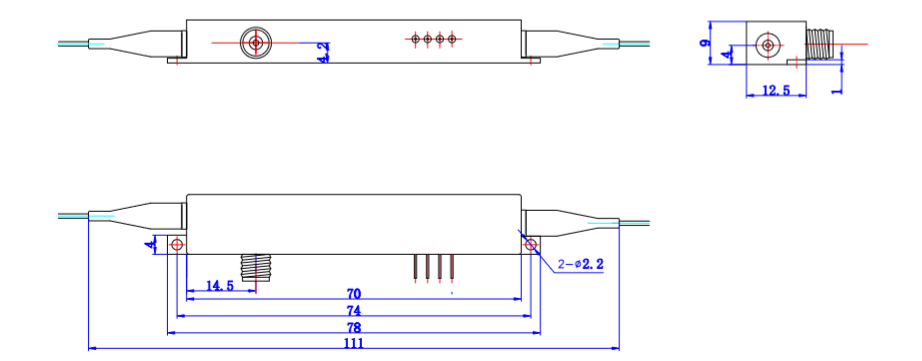

Амплитудный электрооптический модулятор 1550 нм
- Длина волны 1525-1565 нм
- Полоса пропускания до 28 ГГц
- Коэффициент экстинкции > 20 дБ
- Вносимые потери < 5 дБ
- Тип волокна Panda PM, Fujikura SM
1 ₽
Количество
шт
- Длина волны 1525-1565 нм
- Полоса пропускания до 28 ГГц
- Коэффициент экстинкции > 20 дБ
- Вносимые потери < 5 дБ
- Тип волокна Panda PM, Fujikura SM
Технические характеристики
| Параметр | Мин. значение | Тип. значение | Макс. значение | Ед. изм. | |
| Центральная длина волны | 1525 | 1550 | 1565 | нм | |
| Вносимые потери | 4 | 5 | дБ | ||
| Обратные оптические потери | -45 | дБ | |||
| Коэффициент экстинкции (ON/OFF) @DC | 25 | дБ | |||
| Динамический коэффициент экстинкции (DER) | 12 | 13 | дБ | ||
| Тип оптического волокна | вход | Panda PM, Fujikura SM | |||
| выход | Corning SMF-28 | ||||
| Оптический разъем | FC/PC , FC/APC, другой по запросу | ||||
| Электрические параметры | |||||
| Полоса пропускания (-3 дБ ) | 0.01~2.5 , 0.01~10, 0.01~18 или 0.01~28 | ГГц | |||
| Полуволновое напряжение (Vpi) | RF@50 кГц | 5 | В | ||
| смещение | 7 | В | |||
| Обратные электрические потери | -12 | -10 | дБ | ||
| входное сопротивление | RF | 50 | Ом | ||
| Bias | 1 | МОм | |||
| RF интерфейс | SMA | ||||
Предельные условия эксплуатации
| Параметр | Мин. значение | Тип. значение | Макс. значение |
| Максимальная входная оптическая мощность | 20 дБм | ||
| Максимальная мощность высокочастотного сигнала (RF) | 28 дБм | ||
| Рабочее напряжение | -20 | +20 | |
| Рабочая температура | -10 | +60 | |
| Температура хранения | -40 | +85 | |
| Относительная влажность | 5% | 90% |
