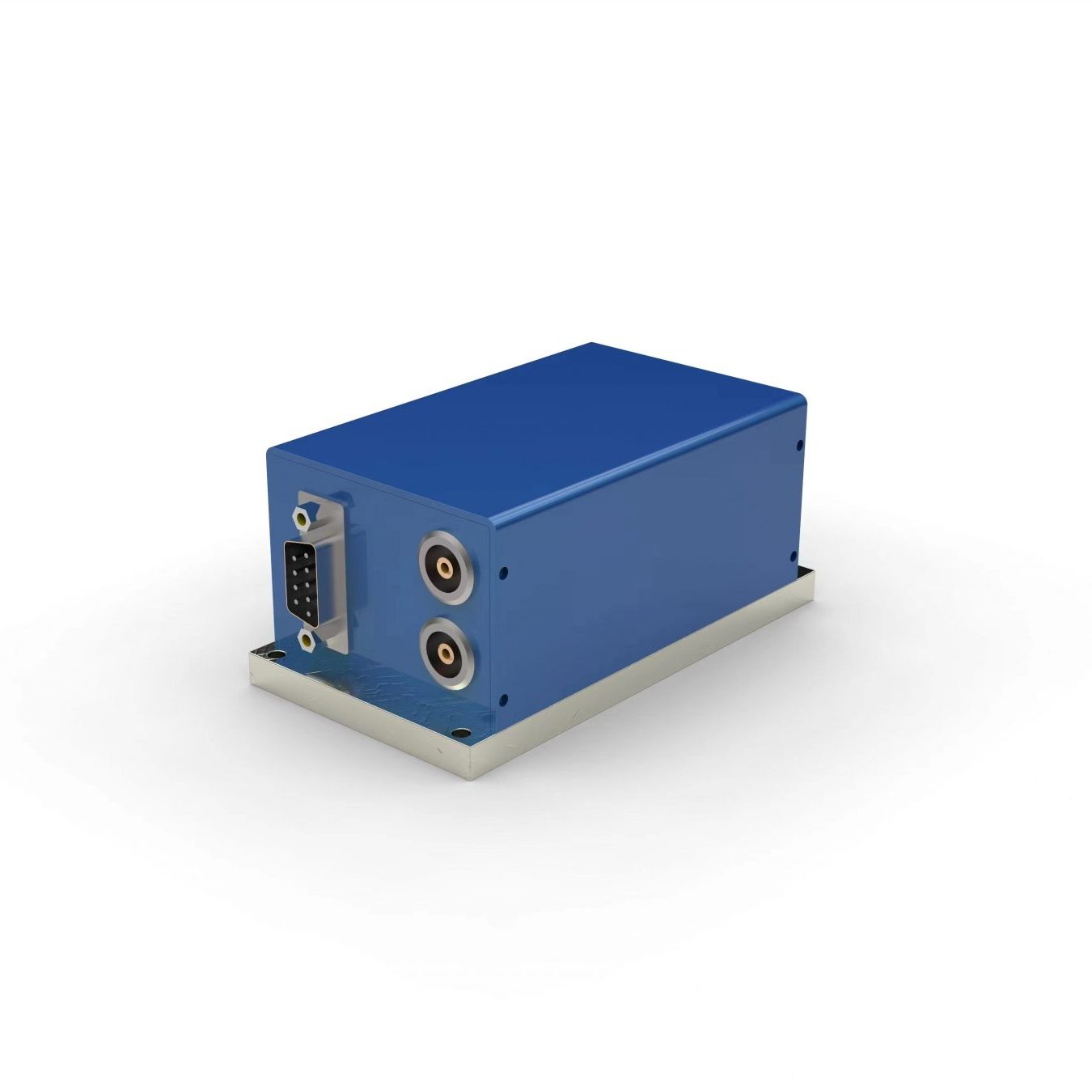

Драйвер ячейки BBO Pockels
- Амплитуда импульса HV до 4,5 кВ
- Частота импульсов до 200 кГц
- Время нарастания импульса HV 7-9 нс
1 ₽
Количество
шт
- Амплитуда импульса HV до 4,5 кВ
- Частота импульсов до 200 кГц
- Время нарастания импульса HV 7-9 нс
Технические характеристики
- Время нарастания/спада высокого напряжения, 2-4 нс при 800 В, 6-12 нс при 2400 В, 10-20 нс при 4000 В
- Амплитуда импульса ВН до 4,5 кВ
- Частота повторения импульсов до 200 кГц
| КАТАЛОГ НОМЕР ПРИВОДА | PCD-2.5V-30 | PCD-4.5V-10 | PCD-2.5V-200/FS | PCD-2.5V-100/FS |
| Максимальное рабочее напряжение ВН | 3кВ | 4,5 кВ | 3 кВ | 3 кВ |
| Выходная полярность | отрицательный | отрицательный | Биполярный | отрицательный |
| Время нарастания импульса ВН, типичное | - | - | 7-9 нс | - |
| Время спада импульса ВН, типичное | 7-9 нс | 14 -18 нс | 7-9 нс | 7-9 нс |
| Максимальная частота повторения импульсов ВН | 30 кГц | 10 кГц | 200 кГц | 150 кГц |
| Требование к амплитуде импульса внешнего запуска | 3-5 В ТТЛ (10 мА) | |||
| Требования к внешнему питанию: | ||||
| источник постоянного тока | 23-25 В, 1,5А | 23...25 В, 4,5 А | ||
| источник питания высокого напряжения | 2,2 кВ , 7 Вт _ | 4 кВ, 7 Вт | 2,2 кВ, 60 Вт | 2,2 кВ, 40 Вт |
| Размеры (Д х Ш х В): | ||||
| Плата водителя | Рис.5 | Рис.6 | Рис.7 | Рис.8 |
| источник питания высокого напряжения | Рис.9 | Рис.9 | ||
;
