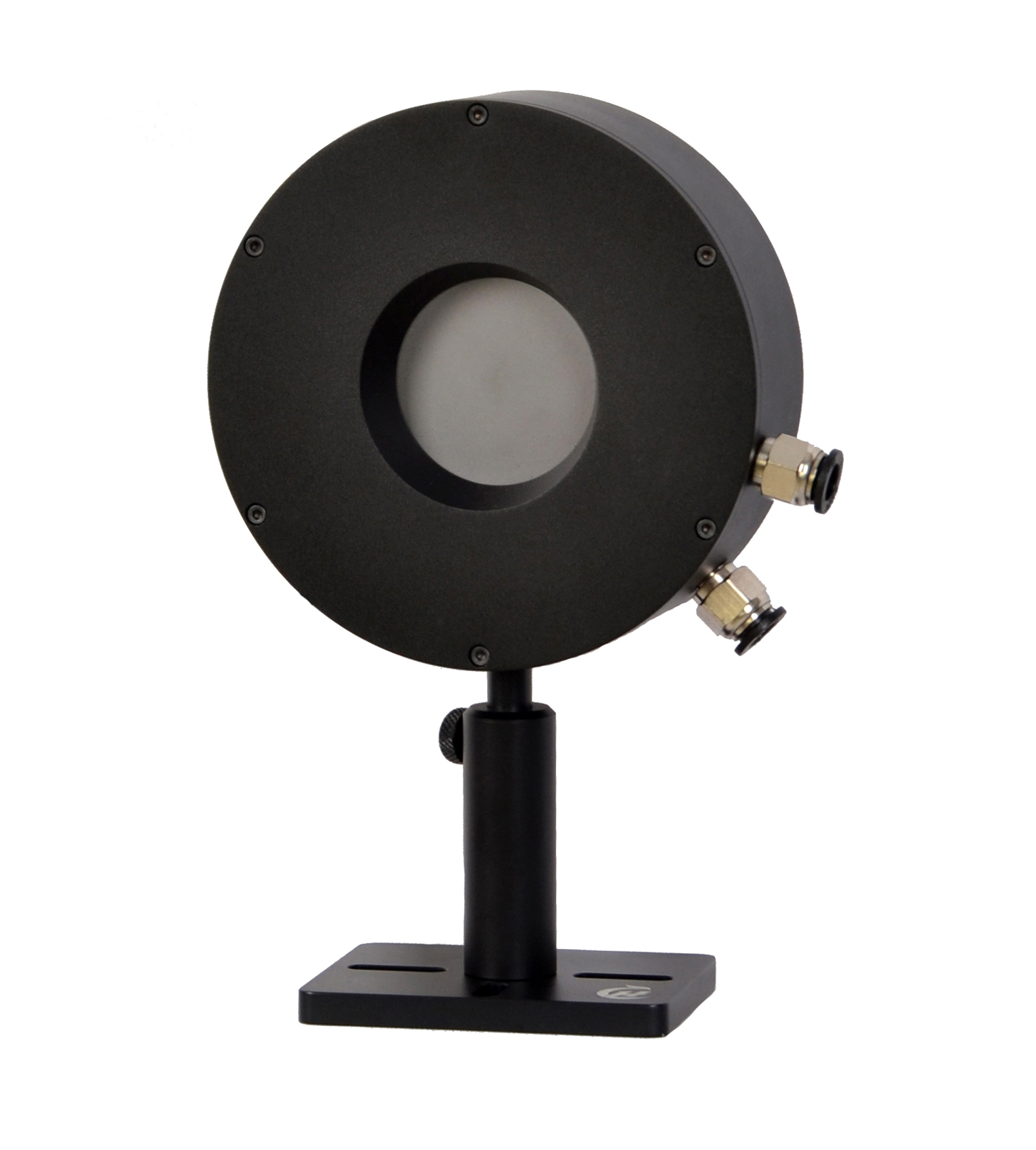

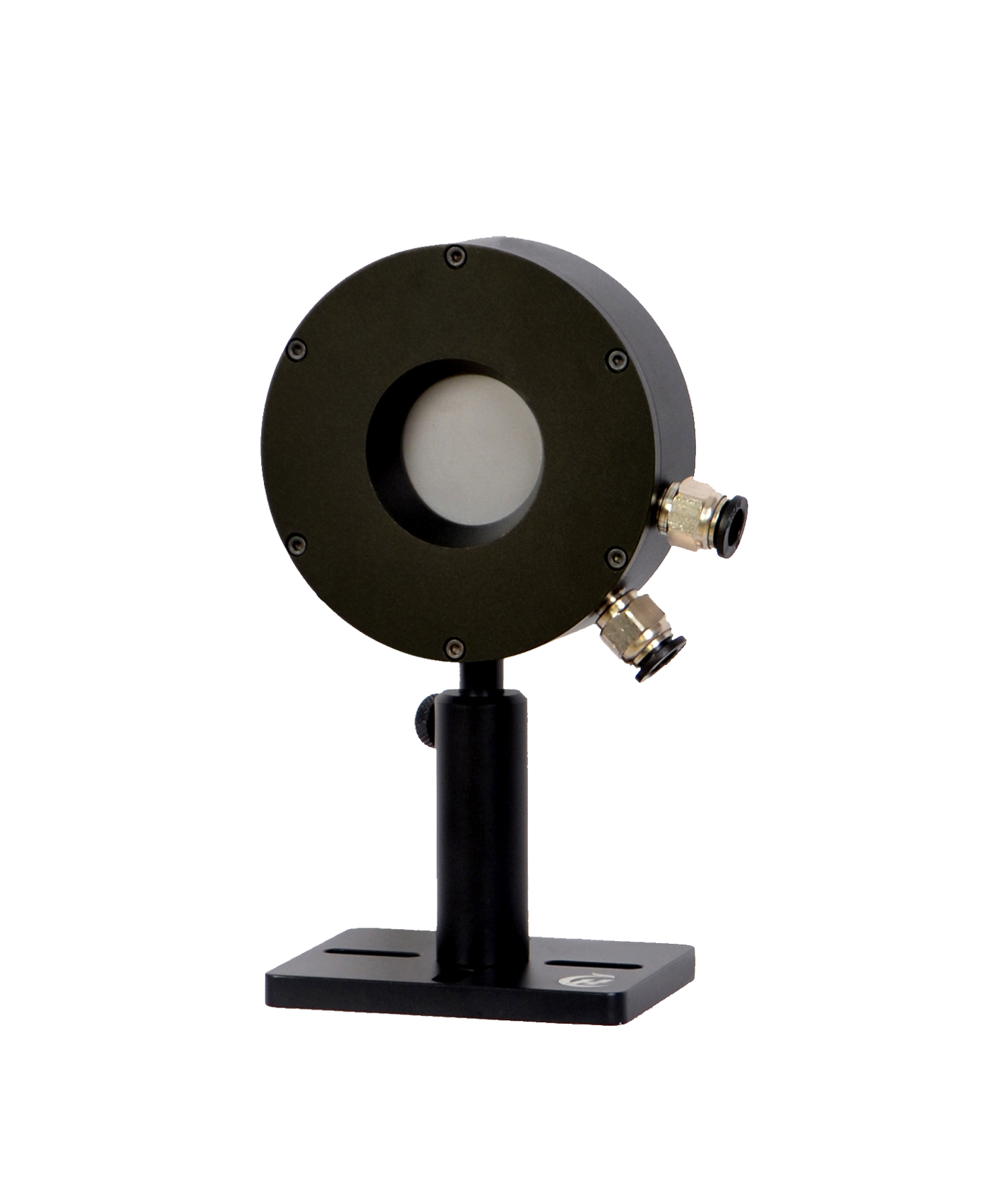

Измеритель мощности лазерного излучения 500 мВт - 2 кВт
- Излучение непр./импульс.
- Спектр. диапазон: 0.19 - 25 мкм
- Измеряемая мощность 500 мВт - 2 кВт
- Разрешение менее 100 мВт
- Входная апертура 40 мм
1 ₽
Количество
шт
Компания Интех Лайтинг предлагает широкую линейку измерителей мощности лазерного излучения в широком спектральном диапазоне от 190 нм до 25 мкм. В основе измерителей мощности лежат термоэлектрические элементы, способные преобразовывать оптический сигнал как непрерывного, так и импульсного типа. Предлагаемые устройства интегрированы с различными системами охлаждения: пассивной-кондукционной, воздушной-принудительной или водяной. В зависимости от характеристик материала термодатчика и типа системы охлаждения минимальная измеряемая мощность может составлять 100 мкВт, а максимальная доходить до 5 кВт при плотности потока до 20 кВт/см2. Диаметр входной апертуры детектора имеет значение от 8 до 55 мм.
Все устройства комплектуются универсальным измерительным модулем с LCD дисплеем для непосредственного вывода результатов измерений или для подключения через USB-интерфейс к персональному компьютеру.
Технические характеристики
| Модель | PM-CB-500-40 | PM-CB-1K-40 | PM-CB-2k-40 |
| Диапазон спектральной фоточувствительности ( мкм ) | 0.19 - 25 | 0.19 - 25 | 0.19 - 25 |
| Диапазон измеряемой мощности | 500 мВт - 500 Вт | 2 Вт - 1000 Вт | 5 Вт - 2000 Вт |
| Разрешение | 20 мВт | 100 мВт | 100 мВт |
| Погрешность измерения (± % ) | < 1 | < 1 | < 1 |
| Нелинейность (± % ) | < 1.5 | < 1.5 | < 2 |
| Точность измерения (± % ) | < 3 | < 3 | < 3.5 |
| Время отклика, с | < 3 | < 3 | < 3 |
| Диаметр входной апертуры, мм | 40 | 40 | 40 |
| Максимальная плотность потока излучения | 20 кВт/см² | 20 кВт/см² | 20 кВт/см² |
| Максимальная плотность энергии излучения | 0.3 Дж/см² @ 1064 нм, 1 нс | 0.3 Дж/см² @ 1064 нм, 1 нс | 0.3 Дж/см² @ 1064 нм, 1 нс |
| Габариты, мм | 85 × 85 × 35 | Ф110 × 35 | Ф136 × 40 |
| Система охлаждения | водяная | водяная | водяная |
| Поток воды, л/мин | 3 - 10 | 3.5 - 10 | 4.5 - 10 |
| Интерфейс передачи | DB-9M | DB-9M | DB-9M |
| Длина кабеля, м | 1.5 | 1.5 | 1.5 |
;
