Гомогенизирующие стержни

Материал BK7
Допуск размера ± 0,1 мм
Эффективная апертура > 90%

Количество

шт

Под заказ

Производитель Union Optic

Гомогенизирующие стержни Light Pipe представляют собой оптические компоненты, разработанные для задач, где требуется формирование равномерного пространственного распределения излучения. В световоде используется полное внутреннее отражение для гомогенизации неоднородных источников света, и его можно использовать для смешивания и гомогенизации одного или нескольких точечных источников, независимо от их индивидуальных спектральных характеристик. Гексагональная конфигурация световода обеспечивает на 35% меньше потерь интенсивности излучения при заполнении прозрачной апертуры, чем при сопоставимой квадратной конфигурации. Гомогенизирующие стержни для световодов из плавленого кварца идеальны для применений, в которых используются источники ультрафиолетового светодиодного излучения.

Технические характеристики

Материал	BK7, плавленый кварц УФ-класса или другой по запросу

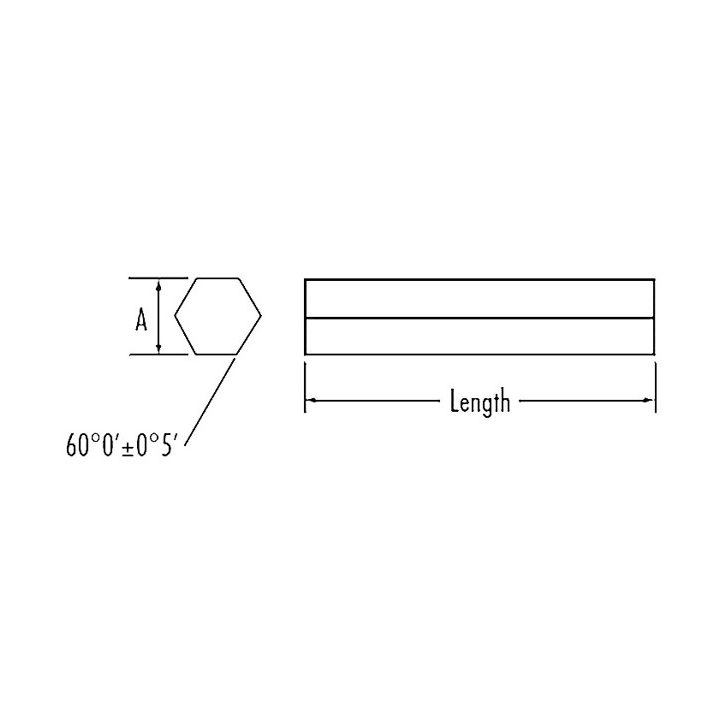

Размер А	От 2 мм до 10 мм ± 0,1 мм
Длина	От 25 мм до 125 мм ± 0,2 мм
Угловой допуск	60 градусов +/- 5 '
Плоскостность	От 3λ при 632,8 нм до λ / 2 при 632,8 нм
Качество поверхности	< 60/40 (S-D)
Параллелизм	5 угловых минут
Полированная поверхность	8 полированных граней
Покрытие	-
