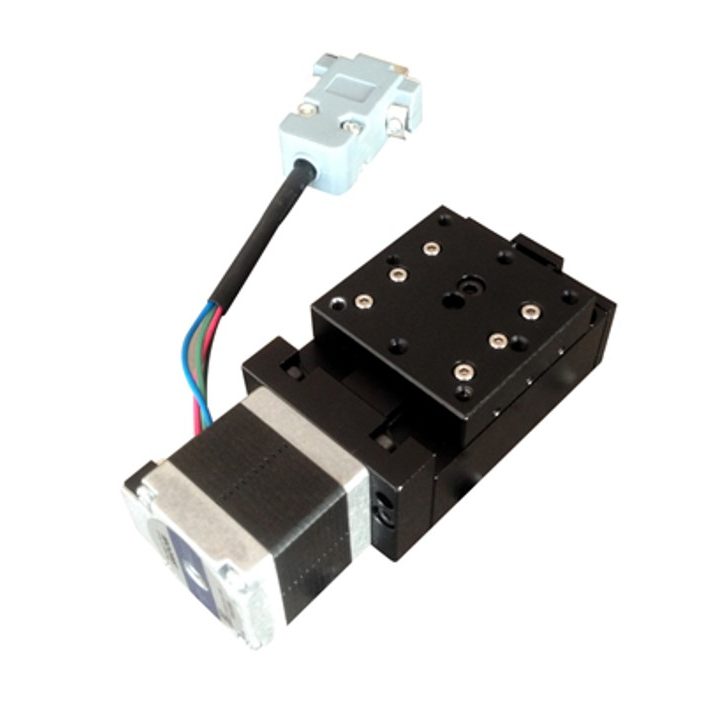

Моторизированный компактный линейный транслятор - WN260TWN260TA15H
- Нагрузка 3 кг
- Диапазон перемещения 15 мм
- Площадь 40 × 40 мм
1 ₽
Количество
шт
- Высокоточная шарико-винтовая передача и направляющая с перекрестными роликами обеспечивают плавность и точность позиционирования
- Низкопрофильный, высокоточный транслятор применяется при небольшой несущей нагрузке и низкой скорости
- Стартовое положение и концевые выключатели находятся на обоих концах транслятора, что обеспечивает точное позиционирование и защиту
- Применяется в качестве одноосного транслятора или как элемент многоосного транслятора
Технические характеристики
|
Модель |
WN260TA15H |
|
|
Описание структуры |
Диапазон перемещения |
15 мм |
|
Площадь платформы |
40 × 40 мм |
|
|
Конструкция подшипника |
Шарико-винтовая передача (шаг 10 мм) |
|
|
Направляющие |
Направляющая с перекрестными роликами высокой точности |
|
|
Шаговый двигатель (1,8 °) |
11HD1008-01 |
|
|
Материал |
Алюминиевый сплав |
|
|
Допустимая нагрузка |
3 кг |
|
|
Масса |
0.3 кг |
|
|
Показатели точности
|
Точность позиционирования |
5 мкм
0.25 мкм (с микрошаговым приводом) |
|
Макс. Скорость |
8 мм / сек |
|
|
Повторяемость |
1 мкм |
|
|
Прямолинейность |
5 мкм |
|
|
Параллелизм |
5 мк |
|
