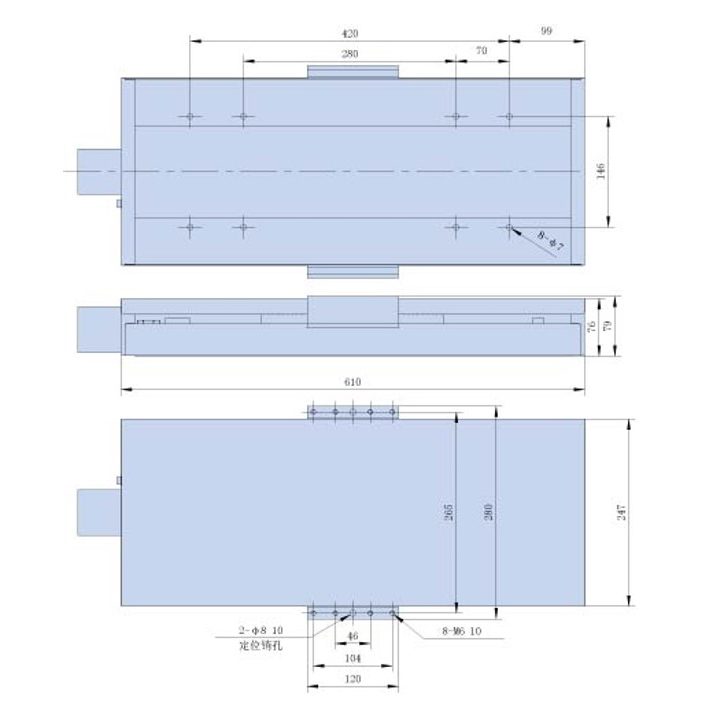

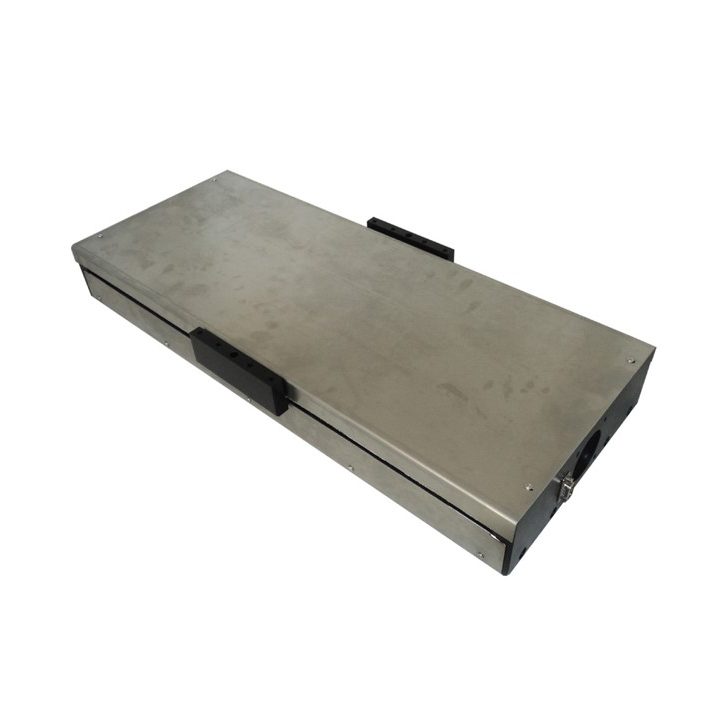

Моторизированный линейный транслятор - WN232TA300M
- Нагрузка 15 кг
- Диапазон перемещения 300 мм
- Площадь 120 × 280 мм
1 ₽
Количество
шт
- Высокоточный шарико-винтовой механизм обеспечивает высокую точность позиционирования
- Высокоточная линейная направляющая удовлетворяет требованиям высоких нагрузок
- Пылезащитный кожух обеспечивает высокую надежность и неприхотливость в использовании
- Применяется как отдельная одноосная платформа, так и в сборке многоосевых трансляторов
- Двигатель и шариковый механизм соединены муфтой, что обеспечивает хорошую деполяризацию и значительно снижает эксцентриситет и шум.
Технические характеристики
|
Модель |
WN232TA300M-F |
|
|
Описание структуры |
Диапазон перемещения |
300 |
|
Площадь платформы |
120 × 280 мм |
|
|
Конструкция подшипника |
Шарико-винтовая передача (шаг 10 мм) |
|
|
Направляющие |
Высокоточная линейная направляющая |
|
|
Шаговый двигатель (1,8 °) |
STP-57BXG152 |
|
|
Материал |
Алюминиевый сплав |
|
|
Покрытие |
Черное анодированное |
|
|
Допустимая нагрузка |
15 кг |
|
|
Масса |
35 кг |
|
|
Accuracy
Description
|
Точность позиционирования |
50 мкм
2,5 мкм (с микрошаговым приводом) |
|
Макс. Скорость |
50 мм / сек |
|
|
Повторяемость |
5 мкм |
|
|
Прямолинейность |
8 мкм |
|
|
Параллелизм |
15 мкм |
|
|
Тангаж |
50 ″ |
|
|
Рыскание |
25 ″ |
|
|
Люфт |
3 мкм |
|
