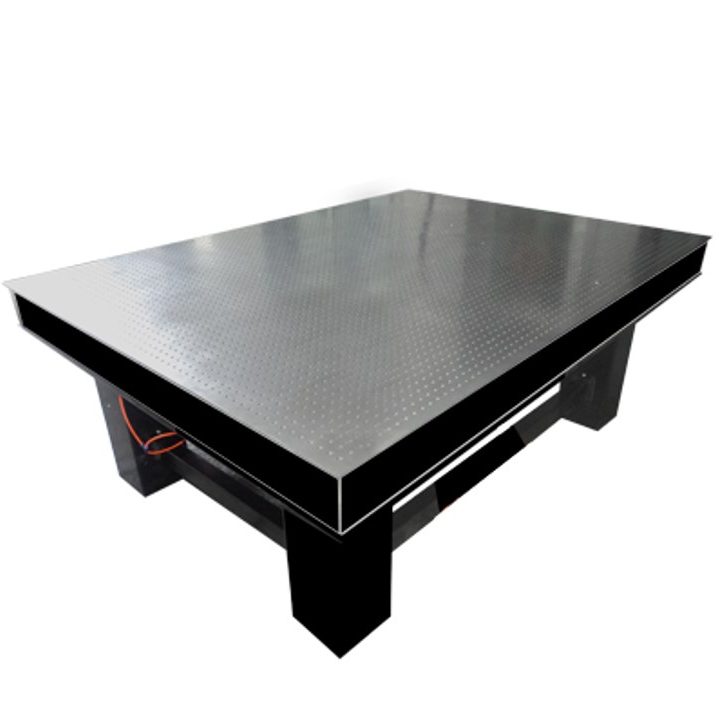

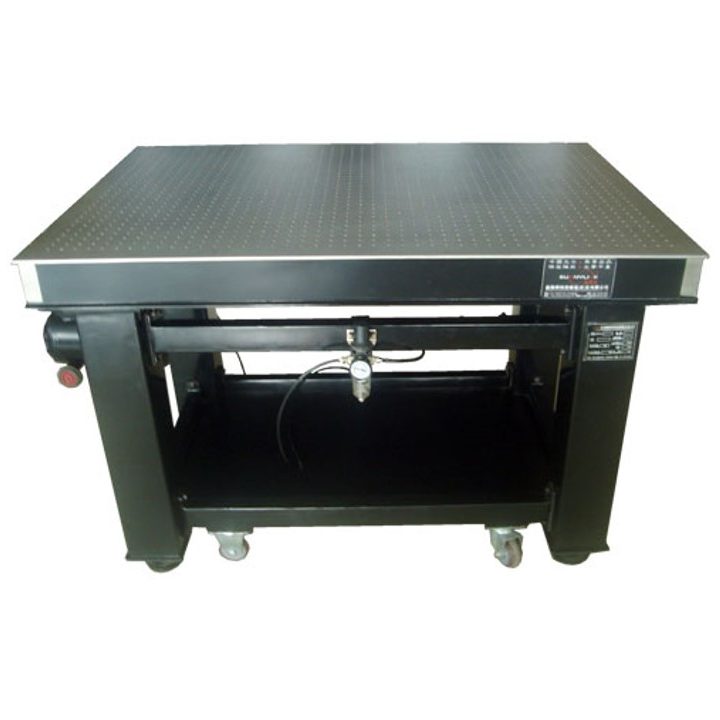

Виброизолирующие оптические столы с автовыравниванием
- Амплитуда колебаний <1.2 мкм
- Грузоподъемность 5000 кг
- Плоскостность <0,05 мм/м2
1 ₽
Количество
шт
Оптический стол имеет пневматическую изолированную опорную раму. В зависимости от грузоподъемности (50-9000 кг) доступны амортизирующие подушки различных размеров. Опорная система стола снижает внешние механические помехи до минимальных значений благодаря активным виброподавляющим пневмоопорам. Сотовая структура столешницы обеспечивает высокую жесткость и ударопрочность. Высококачественный материал позволяет снизить температурную чувствительность и эффект блика поверхности столешницы. Автоматическая система балансировки регулирует горизонтальный уровень столешницы с помощью пневматической сервосистемы, которая снижает передачу низкочастотных колебаний на поверхность стола. Тестовые испытания показывают, что стол мгновенно возвращается в исходное положение даже при высокой нагрузке. Оптические столы производятся в различных габаритных размерах для удобства применений. Стол легко комбинируется с высокоточными линейными трансляторами, моторизованными позиционерами или подставками для оптических инструментов.
Технические характеристики
1. Оптическая столешница Конструкция: многослойная сендвич-структура со стальным сотовым сердечником Верхняя поверхность: пластина из ферромагнитной нержавеющей стали толщиной 5 мм Боковые стенки: пластина из углеродистой стали с демпфированным древесным композитом, отделка винилом Нижняя поверхность: пластина из углеродистой стали толщиной 5,0 мм, окрашенная эпоксидной краской Плоскостность поверхности: <0,05 мм / м2 Шероховатость поверхности: <0,8 мкм Амплитуда колебаний: <1.2 мкм Монтажные отверстия: M6-1,0 на сетке 25 мм или 50 мм 2. Пневматические изолирующие опоры Собственная частота системы: 1,2–1,8 Гц Демпфирование сжатым воздухом через отверстия в опорах Выравнивание: автоматическое выравнивание с помощью 3 автоматических пневмоклапанов Повторяемость выравнивания: ± 0,05 мм Грузоподъемность: 400-5000 кг Плотность сжатого воздуха: 5-7 кг / см2 3. Воздушный компрессор Давление воздуха: 0,2-0,6 МПа Скорость подачи воздуха: 30 л / мин. @ 80 фунтов на квадратный дюйм Емкость бака: 2 литра Электрическая мощность: 220 В переменного тока, 200 Вт Габариты (ШхГхВ): 510X290X500 (мм) Вес брутто: 23кг| Д-Ш-В | Описание |
| 600-600-800 | 4 опоры, тип резьбового соединения M6, шаг сетки отверстий 25 мм |
| 750-750-800 | 4 опоры, тип резьбового соединения M6, шаг сетки отверстий 25 мм |
| 900-600-800 | 4 опоры, тип резьбового соединения M6, шаг сетки отверстий 25 мм |
| 1200-800-800 | 4 опоры, тип резьбового соединения M6, шаг сетки отверстий 25 мм |
| 1500-1000-800 | 4 опоры, тип резьбового соединения M6, шаг сетки отверстий 25 мм |
| 1800-1200-800 | 4 опоры, тип резьбового соединения M6, шаг сетки отверстий 25 мм |
| 2000-1000-800 | 4 опоры, тип резьбового соединения M6, шаг сетки отверстий 25 мм |
| 2000-1200-800 | 4 опоры, тип резьбового соединения M6, шаг сетки отверстий 25 мм |
| 2000-1500-800 | 4 опоры, тип резьбового соединения M6, шаг сетки отверстий 25 мм |
| 2400-1200-800 | 4 опоры, тип резьбового соединения M6, шаг сетки отверстий 25 мм |
| 2400-1500-800 | 4 опоры, тип резьбового соединения M6, шаг сетки отверстий 25 мм |
| 3000-1000-800 | 6 опор, тип резьбового соединения M6, шаг сетки отверстий 50 мм |
| 3000-1200-800 | 6 опор, тип резьбового соединения M6, шаг сетки отверстий 50 мм |
| 3000-1500-800 | 6 опор, тип резьбового соединения M6, шаг сетки отверстий 50 мм |
| 3500-1200-800 | 6 опор, тип резьбового соединения M6, шаг сетки отверстий 50 мм |
| 3500-1500-800 | 6 опор, тип резьбового соединения M6, шаг сетки отверстий 50 мм |
| 4000-1500-800 | 6 опор, тип резьбового соединения M6, шаг сетки отверстий 50 мм |
| 4500-1500-800 | 6 опор, тип резьбового соединения M6, шаг сетки отверстий 50 мм |
| 5000-1500-800 | 8 опор, тип резьбового соединения M6, шаг сетки отверстий 50 мм |
| 6000-1500-800 |
|
