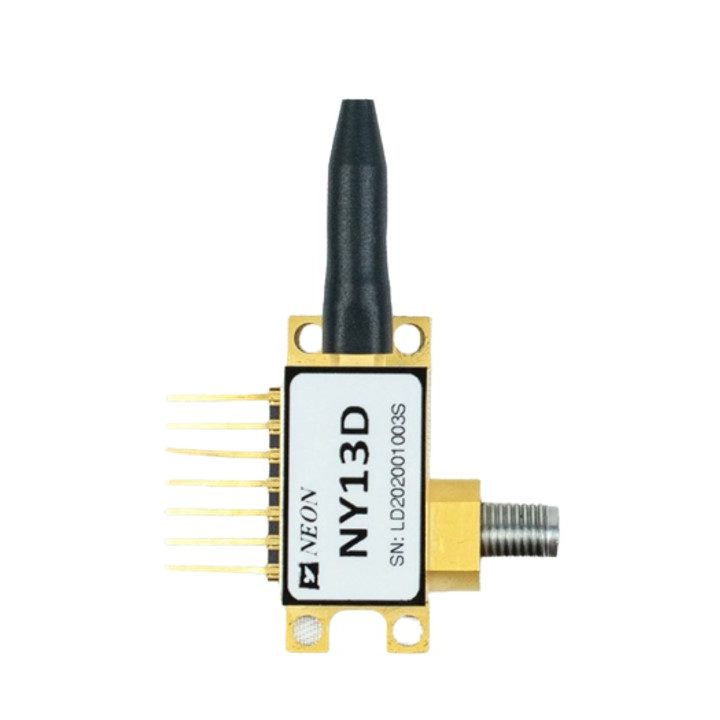

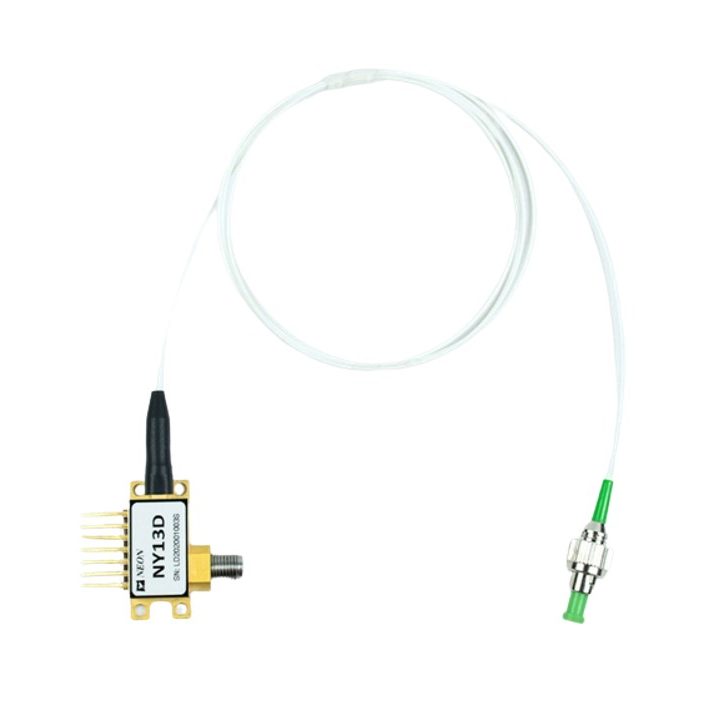

DFB лазерный диод с прямой модуляцией NY13D
- Центр. длина волны 1310 нм
- Оптическая мощность до 10 мВт
- Полоса пропускания 18 ГГц
1 ₽
Количество
шт
- Производитель NEON
Лазерный диод серии NY13D с оптоволоконной связью предназначен для использования в качестве источника с выбранной длиной волны (оптический источник непрерывного излучения) в сочетании с внешними модуляторами в сетях CATV и DWDM, особенно для супертранкинга и распределения. Выбранные длины волн соответствуют рекомендациям ITU Grid как по диапазону, так и по определению канала.
Лазер с волоконной связью серии NY13D оснащен волокном с сохранением поляризации (PM) и связью по постоянному току со встроенным ТЭО, термистором и контрольным фотодиодом. Устройство смонтировано в 14-контактном корпусе бабочки, совместимом с распиновкой ОС-48, с оптическим изолятором внутри корпуса.
Технические характеристики
| Абсолютные максимальные рейтинги | ||||
| Параметр | Условное обозначение | Min. | Max. | Ед. изм |
| Прямой ток лазерного диода | я ж | – | 120 | мА |
| Обратное напряжение лазерного диода | В | – | 1 | В |
| Передняя мощность | П ф | – | 20 | дБм |
| обратное напряжение частичного разряда | В | – | 15 | В |
| Прямой ток (PD) | я м | – | 2 | мА |
| Рабочая Температура | К о | -40 | +70 | °С |
| Температура хранения | Т с | -55 | +85 | °С |
| Относительная влажность хранения | С р | – | 85 | % |
| Оптические и электрические характеристики (Tc=25°C) | |||||||
| Параметр | Условное обозначение | Условия испытаний | Мин. | Тип | Максимум | Единицы измерения | Примечание |
| Длина волны | λ | И Ф = И ОП , Т = Т ОП | – | 1310 | – | нм | |
| Частота | – | Х вариант | 0,1 | – | 12 | ГГц | – |
| Ку вариант | 1 | – | 18 | ||||
| Оптическая выходная мощность | п | I F = I op | – | 10 | – | мВт | 1 |
| Пороговый ток | я _ | λ=1310нм | – | – | 10 | мА | – |
| Рабочий ток | я оп | λ=1310нм | – | 55 | 100 | мА | – |
| Рабочее напряжение | В оп | λ=1310нм | – | 1,5 | 2,5 | В | – |
| Эффективность наклона | ЮВ | – | 0,2 | – | – | Вт/Д | – |
| Коэффициент подавления боковой моды | СМСР | λ=1310 нм, I <
