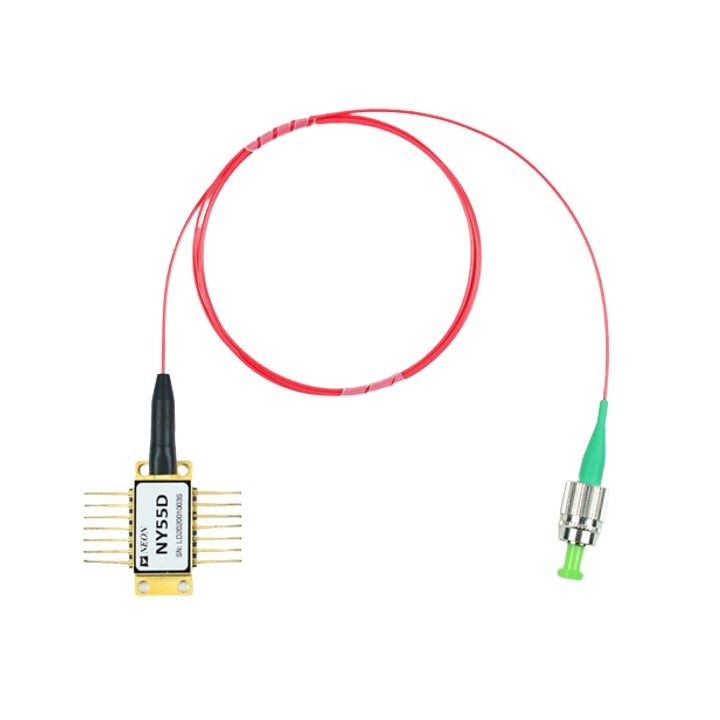

DFB лазерный диод высокой мощности NY55D

Центр. длина волны 1550 нм
Выходная мощность до 100 мВт
Пороговый ток 40 мА
Рабочее напряжение 2.5 В
RIN < -160 дБ/Гц

Количество

шт

Под заказ

Производитель NEON

Лазерный диод серии NY55D с оптоволоконным выводом излучения предназначен для применения в качестве источника непрывного типа с выбранной длиной волны в сочетании с внешними модуляторами в сетях CATV и DWDM. Выбранные длины волн соответствуют рекомендациям ITU Grid как по диапазону, так и по определению канала. Лазерный диод NY55D совместим с PM-волокном, имеет сопряжение по постоянному току и встроенный TE-элемент охлаждения, а также термистор и контрольный фотодиод. Устройство смонтировано в 14-контактном корпусе "бабочка" с распиновкой ОС-48 и оптическим изолятором внутри корпуса.

Технические характеристики

Электрические/оптические характеристики (TC = 25 ± 3 ℃)
Параметр	Условия измерения	Мин. значение	Типовое значение	Максимальное значение	Единицы измерения
Частота	–	0,01	–	1	ГГц
Полоса пропускания (-3 дБ, I=200 мА)	–	1			ГГц
Оптическая выходная мощность			–	–	мВт
						Версия 40 мВт, T = Tset, IF = IOP	40
	Версия 50 мВт, T = Tset, IF = IOP	50
	Версия 63 мВт, T = Tset, IF = IOP	63
	Версия 80 мВт, T = Tset, IF = IOP	80
	Версия 100 мВт, T = Tset, IF = IOP	100
	Пороговый ток	BOL				–	–	40	мА
Рабочий ток	Версия 40 мВт, BOL	–	–	280	мА
	Версия 50 мВт, BOL	–	–	350
	Версия 63 мВт, BOL	–	–	450
	Версия 80 мВт, BOL			580
	Версия 100 мВт, BOL			650
Рабочее напряжение	BOL, If = Iop	–	–	2,5	В
Пиковая длина волны	T = Tset, If = Iop	–	1550	–	нм
RIN	–	–	–	-160	дБ/Гц
Коэффициент подавления боковых мод (SMSR)		30	–	–	дБ
Коэффициент поляризационной экстинкции	If = Iop	17	–	–	дБ
