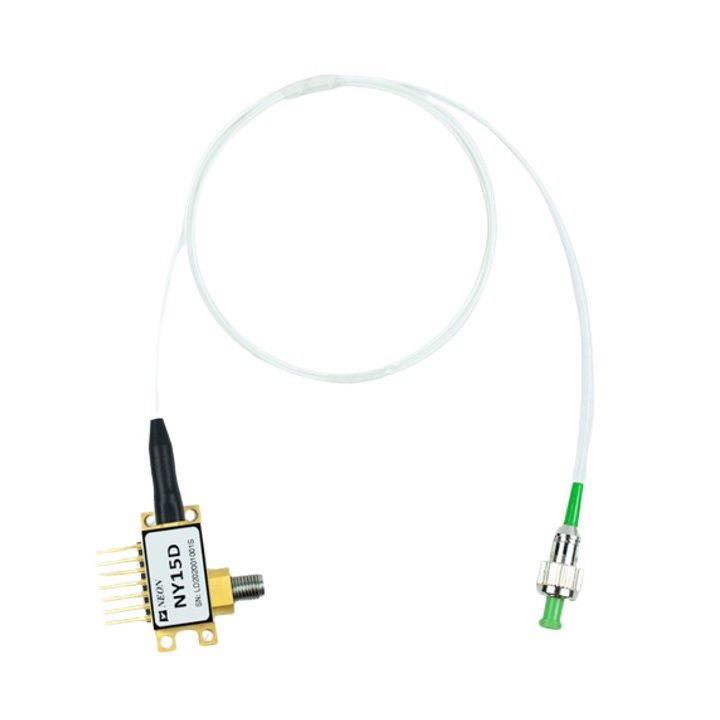

DFB лазерный диод с прямой модуляцией NY15D

Пиковая длина волны 1550 нм
Оптическая мощность до 10 мВт
Частота модуляции до 18 ГГц
RIN < - 130 дБ/Гц
Пороговый ток 10 мА

Количество

шт

Под заказ

Производитель NEON

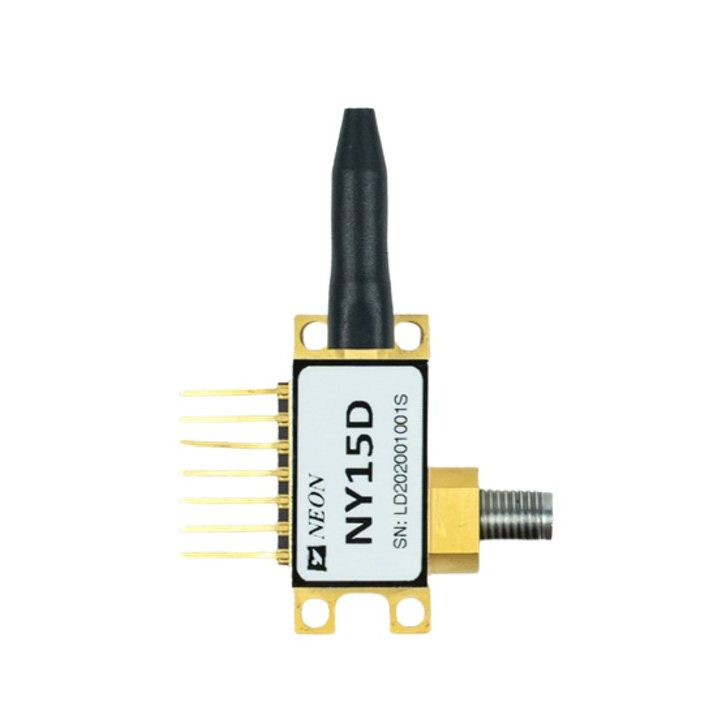

NY15D представляет собой лазерный диод с прямой амплитудной модуляцией, который обеспечивает исключительную производительность для аналоговой оптоволоконной связи в приложениях с широкой полосой пропускания. Лазерные диоды серии NY15D с волоконным выводом излучения являются отличной альтернативой коаксиальных кабельных систем для передачи сигналов с частотой до 12 ГГц или 18 ГГц. Они обеспечивают значительное повышение надежности сетей микроволновой связи за счет передачи РЧ-сигнала в его исходном формате. Благодаря этим свойствам лазерные диоды обеспечивают значительное улучшение качества сигнала для самых разных приложений, включая дистанционное управление антеннами, телеметрию, синхронизацию и распределение опорных сигналов, измерительные линии и линии задержки. Лазерный диод серии NY15D с длиной волны 1550 нм имет встроенный оптический изолятор, TE-охладитель, термистор и контрольный фотодиод, которые герметично упакованы в 7-контактный корпус типа «бабочка» с входным РЧ-разъемом SMA-типа.

Технические характеристики

Оптические и электрические характеристики (Tc=25°C)
Параметр	Мин. значение	Типовое значение	Макс. значение	Единицы измерения
Центр. длина волны	–	1550	–	нм
Частота модуляции	0,1	–	12	ГГц
Частота модуляции	1	–	18	ГГц
Оптическая выходная мощность	–	10	–	мВт
Пороговый ток	–	–	10	мА
Рабочий ток	–	55	100	мА
Рабочее напряжение	–	1,5	2,5	В
Дифференциальная эффективность	0,2	–	–	Вт/А
Коэффициент подавления боковых мод	30	–	–	дБ
RIN	–	-150	-130	дБ/Гц
Полоса пропускания (-3 дБ, I=60 мА)	–	12	–	ГГц
Полоса пропускания (-3 дБ, I=60 мА)	–	18	–	ГГц
Обратные потери	–	–	2	дБ
Обратные потери	–	–	2.2	дБ
